Beslag & Support

Unistrut® beslag og support - værd at vide

Fleksible kvalitetsbeslag, godstykkelse 6 mm

Unistrut® beslag er designet til Unistrut® montageskinner, således at næsten enhver konstruktion kan samles, uden at man behøver at svejse eller bore.

Standarddimensioner

Følgende dimensioner er gældende for alle beslag (med mindre andet er angivet ved det enkelte beslag):

  • Beslag tykkelse og bredde 6/40 mm
  • Hul diameter 14 mm
  • Hul afstand 20 mm (fra kant til center hul), 48 mm (fra center hul til center hul)
Alle mål er angivet med forbehold for handelsmæssig tolerance.

Anvendelse

Tegningerne på beslagene viser normalt én anvendelse. I de fleste tilfælde kan de benyttes på alternative måder.

Profilskinnen vist på tegningerne er P 1000 (41 x 41 x 2,5 mm), (med mindre andet er angivet ved det enkelte beslag).

Til alle beslag med 14 mm huller anbefales det at benytte M12 skinnemøtrikker (P 1010 eller P 3013), samt sætbolte (M12x25 eller M12x20).

Skinnemøtrikker samt bolte bestilles separat. med mindre andet er angivet.

Materiale og finish

Unistrut® beslag fremstilles af varmvalset plade- eller båndstål, hovedsageligt af kvalitet HR1P eller S275, og leveres i følgende udførelser (angivet ved hvert beslag):
  • VG Varmforzinket
  • ELZ Elforzinket
  • SS Rustfri stål (AISI 316-S31)

Belastninger

Ved beslag med anførte belastningsværdier er belastningen beregnet med en minimum sikkerhedsfaktor på 2,5.

Når der opgives forskellige belastningsværdier er det fordi montageskinnerne har forskellige godstykkelser.



Endepropper til Unistrut profiler

Fra

Pris inkl. moms:
P1184 - Dækliste

Fra

Pris inkl. moms:
UNI1 Firkantskive

Fra

Pris inkl. moms:
P1062, P1063, P1064 - Planbeslag/firkantskive

Fra

Pris inkl. moms:
P1063/10, P1063/12 Indvendig firkantskive

Fra

Pris inkl. moms:
P1065 - Lige planbeslag, 2 huls

Fra

Pris inkl. moms:
P1066 - Lige planbeslag, 3 huls

Fra

Pris inkl. moms:

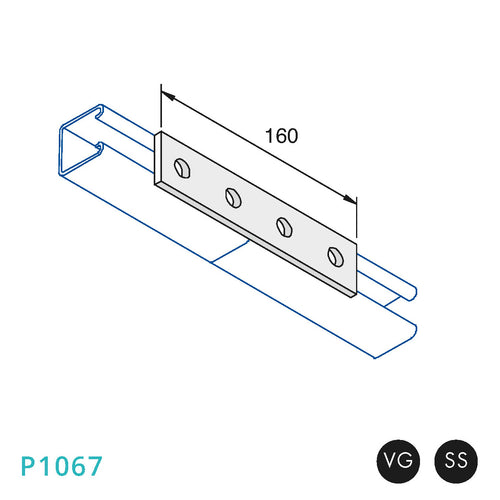

P1067 - Lige planbeslag, 4 huls

Fra

Pris inkl. moms:
P1941 - Lige planbeslag, 5 huls

Fra

Pris inkl. moms:
P2322 - Planbeslag

Fra

Pris inkl. moms:
P1219 - Indvendig samling til montageskinner

Fra

Pris inkl. moms:
P1218 - Indvendig samling til montageskinner

Fra

Pris inkl. moms:
P1376 - U-beslag

Fra

Pris inkl. moms:
P1377 - U-beslag

Fra

Pris inkl. moms:
P1036 - L-planbeslag

Fra

Pris inkl. moms:
P1031 - T-planbeslag

Fra

Pris inkl. moms:
P1358 - Planbeslag

Fra

Pris inkl. moms:

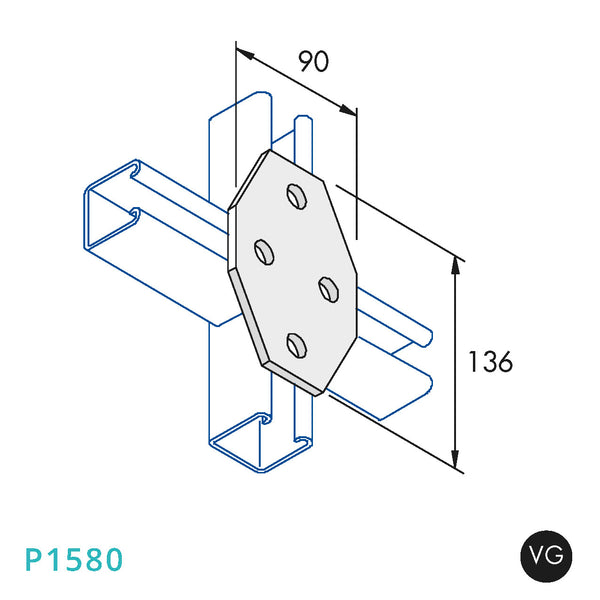

P1580 - Planbeslag

Fra

Pris inkl. moms:
P1220 - Indvendig vinkelsamling til montageskinner

Fra

Pris inkl. moms:
P1221 - Indvendig T-samling til montageskinner

Fra

Pris inkl. moms:
