Bemærk! Anvend denne 45° CERTA KJ fodflange sammen med 100x100 mm KJ skinner.

OGCSKK45KJ - CERTA KJ SK45 fodflange | Certa | Beslag til HD skinnesystem | Foto 1
OGCSKK45KJ - CERTA KJ SK45 fodflange | Certa | Beslag til HD skinnesystem | Foto 2
VG Nyhed
VG Nyhed

OGCSKK45KJ - CERTA KJ SK45 fodflange | BESTILLINGSVARE

575,00 DKK
Inkl. moms
(460,00 Ekskl. moms)
Varenr: OGCSKK45KJ

TILSKÆRING AF SKINNER OG RØR!

OBS! Hvert skær tager 3 mm af længden. 1. Klik på knappen "Tilføj". 2. Angiv antal og den ønskede længde (Klik igen på knappen "Tilføj", hvis du vil tilføje yderligere antal/længder). 3. Klik derefter på knappen ”Udregn”. Antallet opdateres herunder. 4. Klik tilsidst på ”Tilføj til kurven” knappen. Antal udskæringer og længder tilføjes til din kurv.

Antal Længde (mm)

NB! BESTILLINGSVARE, VI KONTAKTER DIG ANGÅENDE LEVERINGSTID.

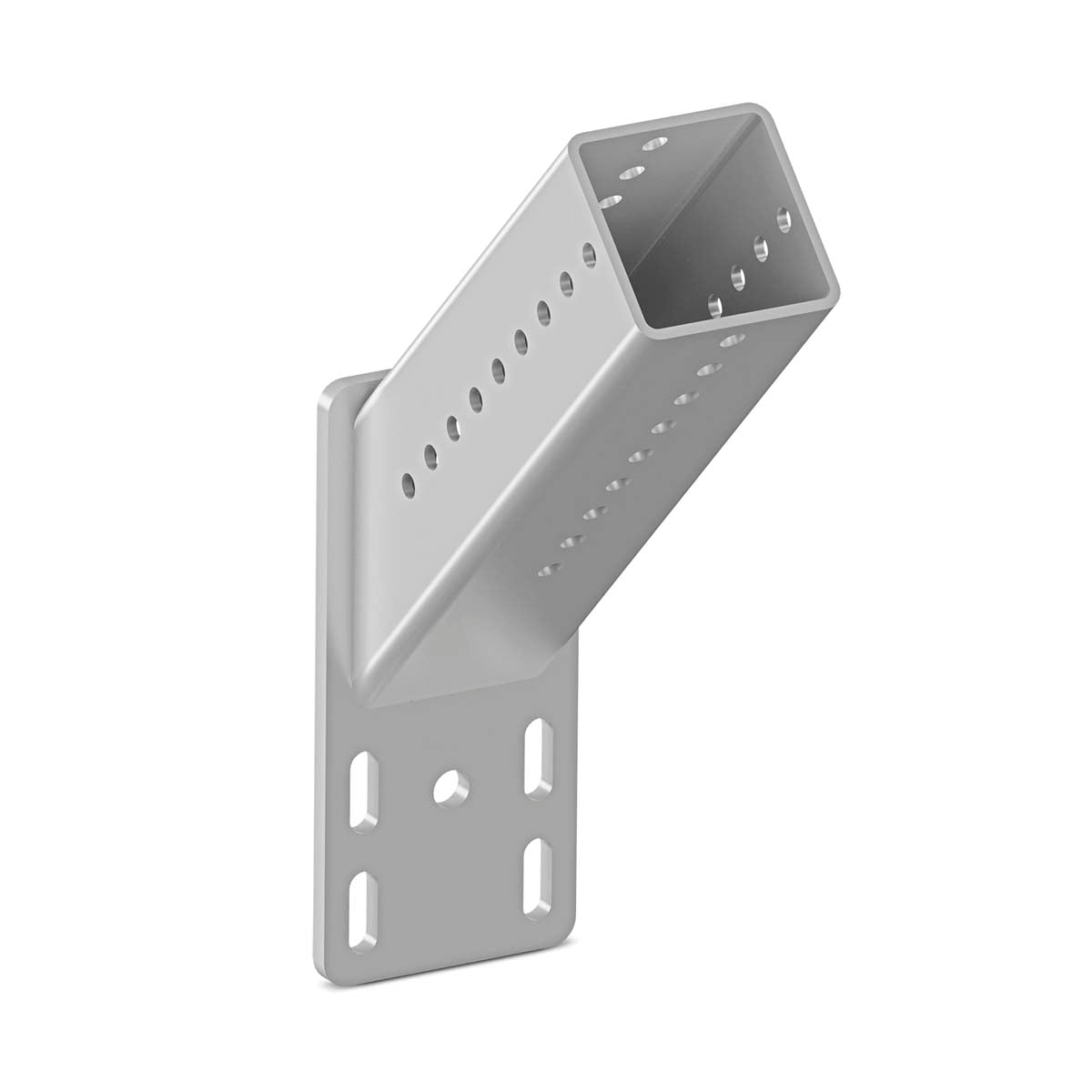

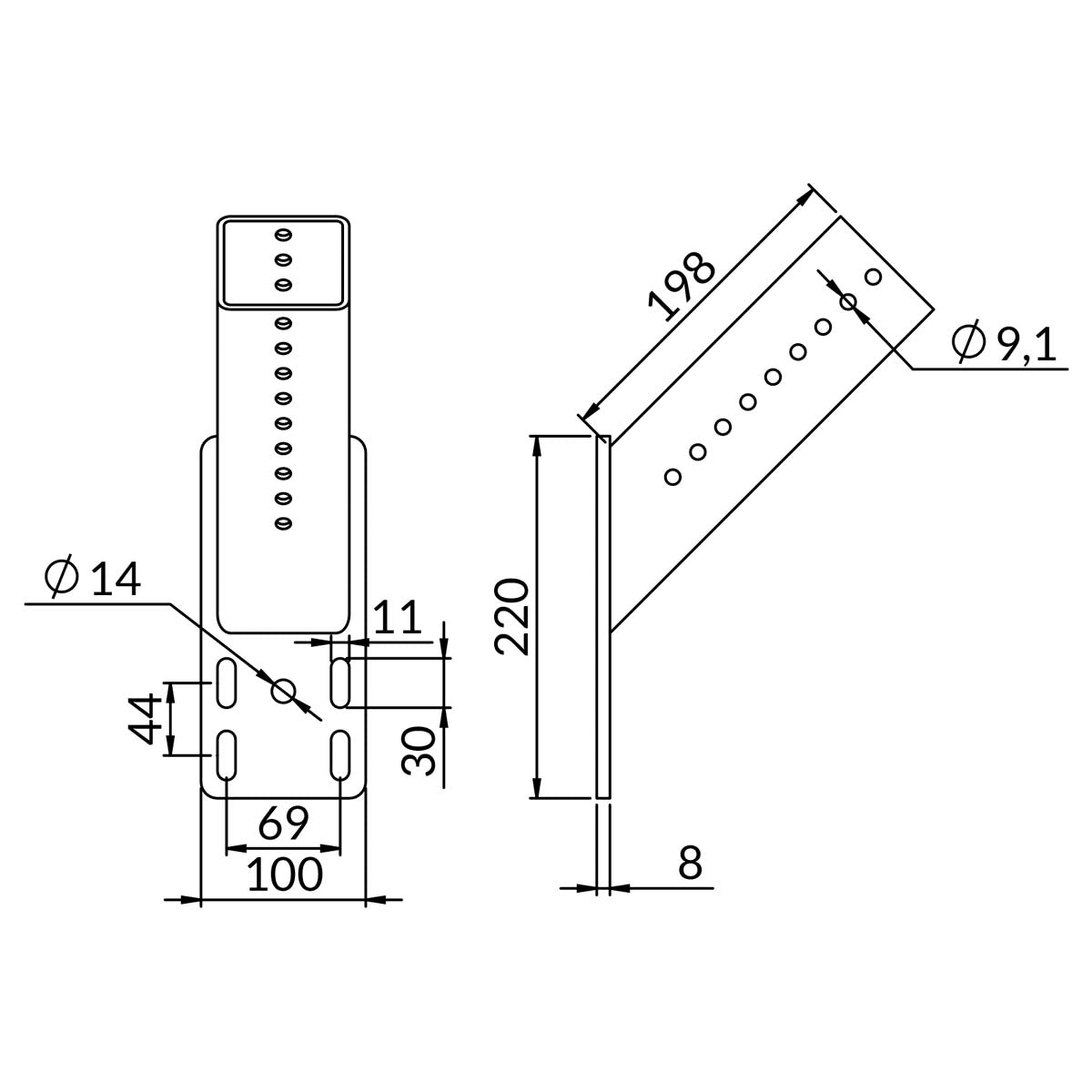

Varmgalvaniseret 45° HD flangebeslag til 100x100 mm HD montageskinne, 220x100 mm.

CERTA KJ 45° fodflange til montering af KJ montageskinne på gulv, væg, loft eller en anden CERTA KJ konstruktion. Til indendørs og udendørs brug.

Se detaljer

Anvendelse og montering

Anvendelse

  • Montering af én KJ montageskinne til væggen, gulvet eller loftet i en vinkel på 45°
  • Montering af én KJ montageskinne på en anden/andre montageskinner med en vinkel på 45°

Montering

Montering af CERTA HD systemkomponenter på/i KJ montageskinnen:

  • Indvendige komponenter (med runde huller) monteres i skinnen gennem skinnens slidshuller
  • Udvendige komponenter (med slidshuller) monteres på skinnen gennem skinnens runde huller (Ø 9,1 mm)

Hullerne er beregnet til én enkelt selvskærende montagebolt. XPCSPM10X21-bolten bruges til montering af systemkomponenterne. Montagebolten spændes med et moment på 60 Nm.

4 modstående bolte (2 x 2) anvendes til montering af flangen på KJ skinnen. Tilsvarende anvendes 2 x 2 modstående bolte til montering af en KJ skinne på flangen. 

CERTA HD systemet | Anvendelsesområder og fordele

CERTA HD systemet

CERTA HD montagesystemet er et alsidigt, pålideligt, holdbart og sikkert montagesystem til tunge og krævende montage- og konstruktionsopgaver.

Systemet består af 2 produktserier med forskellig størrelse skinner og beslag, KE og KJ. Grundkomponenten i de to serier er henholdsvis KE montageskinnen (82x82x3 mm) og KJ montageskinnen (100x100x4 mm).

Eksempler på anvendelse af CERTA HD systemet

  • Skinnekonstruktioner til tunge installationer både indendørs og udendørs
  • Fastgørelses- og fremføringssystemer til lange spænd og højder over 6 meter
  • Bærende konstruktioner/rammer til tungt og massivt udstyr
  • Komplekse strukturer med vinkler til understøtning ved krævende belastningspunkter
  • Stabile løsninger til arbejds- og serviceplatforme, gangbroer m.m.
  • 3D-gitterkonstruktioner med høj bærevne vandret og lodret

CERTA HD fordele

  • Multifunktionelt montagesystem
  • Ideel til konstruktioner med stor spændvidde
  • Høj styrke og stabilitet
  • Hurtig og nem installation
  • Effektivt alternativ til svejsning
  • Høj korrosionsbeskyttelse
