UBS U-bolt - Hårnål
Varenr:
UBS 3/8
13,23 DKK
Pris per stk
/
Ikke tilgængelig
Inkl. moms
Vi udskærer i den længde, du ønsker!
OBS! Brug kun denne funktion, hvis du ønsker, at vi tilskærer din skinne eller rør. Angiv antal og den ønskede længde nedenfor og klik på ”udregn”. Antallet opdateres herunder. Klik derefter på ”Tilføj til kurven”. Antal længder og antal udskæringer tilføjes til din kurv.

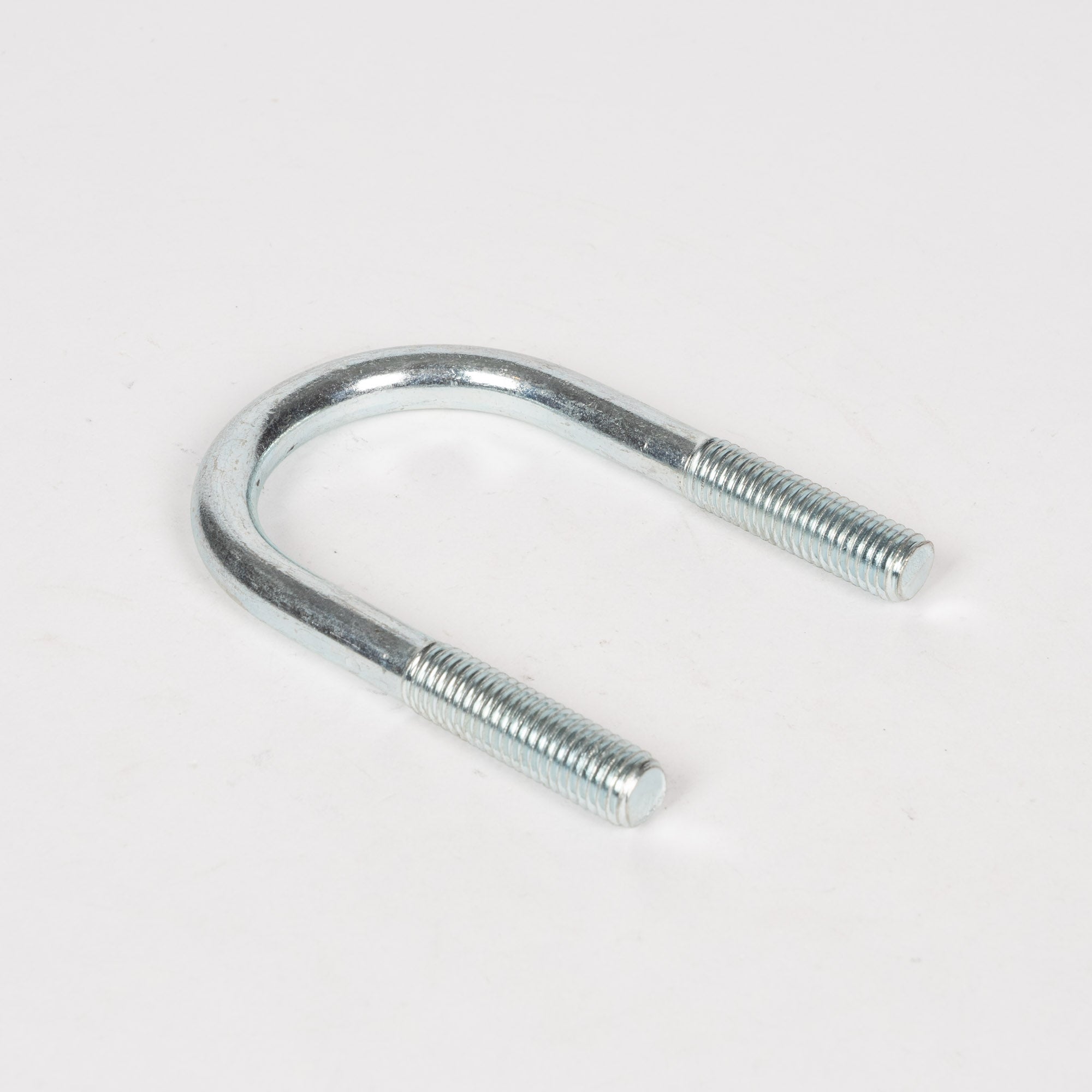

Ubolt/Hårnål til montering af rør på profilskinne. Leveres elforzinket og i rustfri stål.

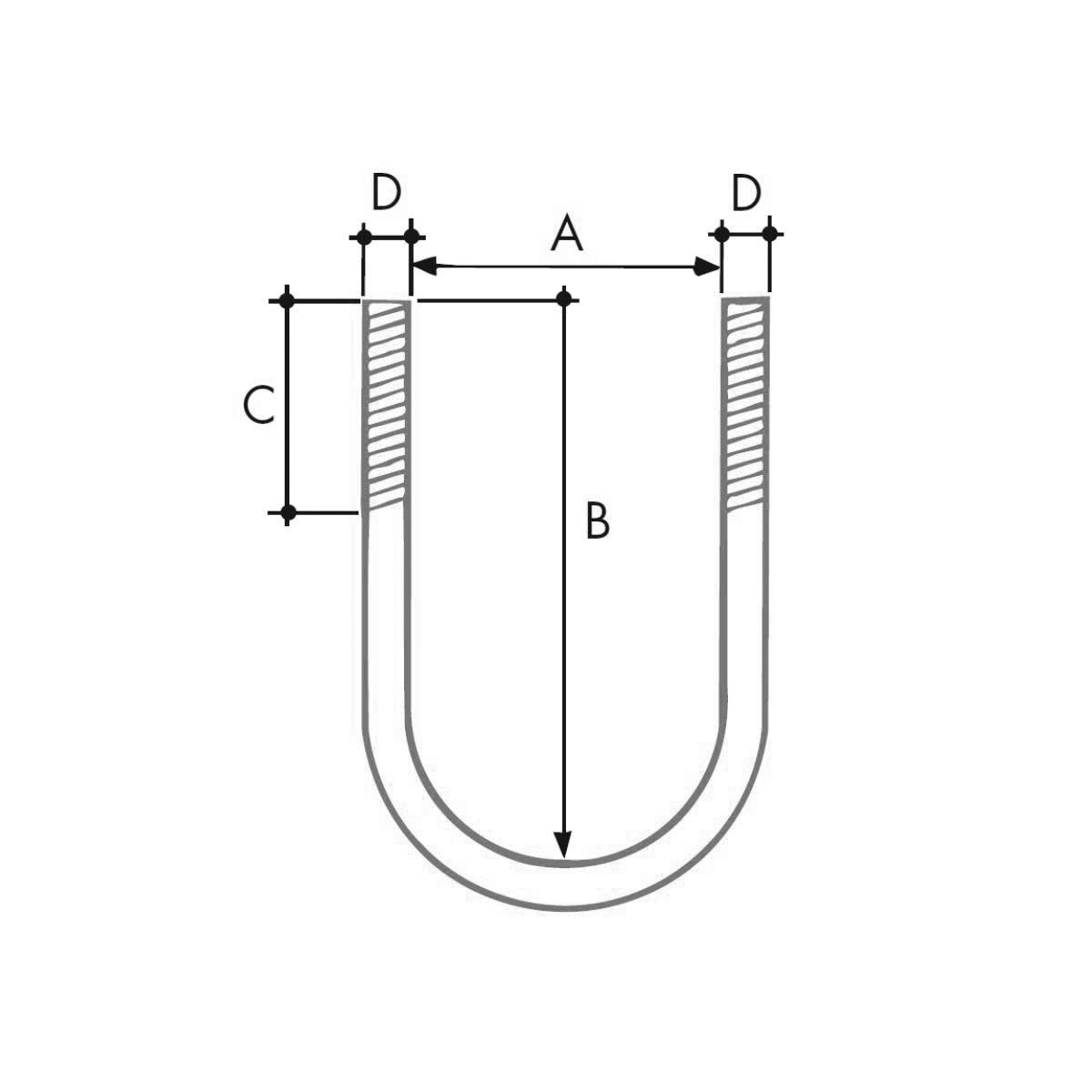

Bemærk: D-målet varierer for u-bolte/hårnåle i de to tilgængelige materialer; elforzinket og rustfri stål. Se tegninger.
NB: Møtrikker bestilles separat.
| Varenr | D mm | Rør diameter " |
Udv. rør diameter mm |
B mm | A mm | C mm |
|---|---|---|---|---|---|---|
| UBS 3/8 | M6 | 3/8” | 17 | 40 | 19 | 20 |
| UBS 1/2 | M6 | 1/2” | 22 | 50 | 24 | 25 |
| UBS 3/4 | M8 | 3/4” | 27 | 60 | 29 | 30 |
| UBS 1 | M8 | 1” | 34 | 70 | 37 | 30 |
| UBS 1 1/4 | M10 | 1 1/4” | 42 | 80 | 45 | 35 |
| UBS 1 1/2 | M8 | 1 1/2” | 48 | 70 | 51 | 30 |
| UBS 2 | M8 | 2” | 60 | 85 |
62 | 30 |
| UBS 2 1/2 | M12 | 2 1/2” | 76 | 120 | 80 | 40 |
| UBS 3 | M12 | 3” | 89 | 135 | 93 | 40 |
| UBS 4 | M12 | 4” | 114 | 160 | 120 | 40 |
| UBS 5 | M12 | 5” | 140 | 185 | 146 | 40 |
| UBS 6 | M12 | 6” | 165 | 220 | 171 | 50 |
| Varenr | D mm | Rør diameter " |
Udv. rør diameter mm |
B mm | A mm | C mm |
|---|---|---|---|---|---|---|
| UBS 1/2 SS | M6 | 1/2” | 22 | 33 | 23 | 15 |
| UBS 3/4 SS | M8 | 3/4” | 27 | 50 | 28 | 30 |
| UBS 1 SS | M8 | 1” | 34 | 55 | 35 | 30 |
| UBS 1 1/4 SS | M8 | 1 1/4” | 42 | 65 | 44 | 30 |
| UBS 1 1/2 SS | M8 | 1 1/2” | 48 | 70 | 50 | 30 |
| UBS 2 SS | M8 | 2” | 60 | 85 | 61 | 26 |
| UBS 2 1/2 SS | M10 | 2 1/2” | 76 | 100 | 77 | 30 |
| UBS 3 SS | M10 | >3” | 89 | 120 | 93 | 40 |
| UBS 4 SS | M10 | 4” | 114 | 146 | 116 | 40 |
| UBS 5 SS | M10 | 5” | 140 | |||
| UBS 6 SS | M10 | 6” | 165 |
|||
| UBS 8 SS | M12 | 8” | 219 | 225 | 220 | 47 |
