| Antal | Længde (mm) |
|---|
Type B - Bjælkebeslag
19,49 DKK
Pris per stk
/
Ikke tilgængelig
Inkl. moms
(15,59 Ekskl. moms)
Varenr:
B M8 M
TILSKÆRING AF SKINNER OG RØR!
1. Klik på "Tilføj" knappen. 2. Angiv antal og den ønskede længde (Klik på "Tilføj" knappen, hvis du vil tilføje yderligere antal/længder). 3. Klik derefter på ”Udregn” knappen. Antallet opdateres herunder. 4. Klik derefter på ”Tilføj til kurven” knappen. Antal udskæringer og længder tilføjes til din kurv.

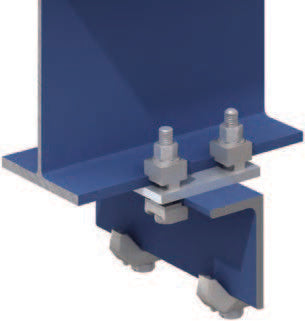

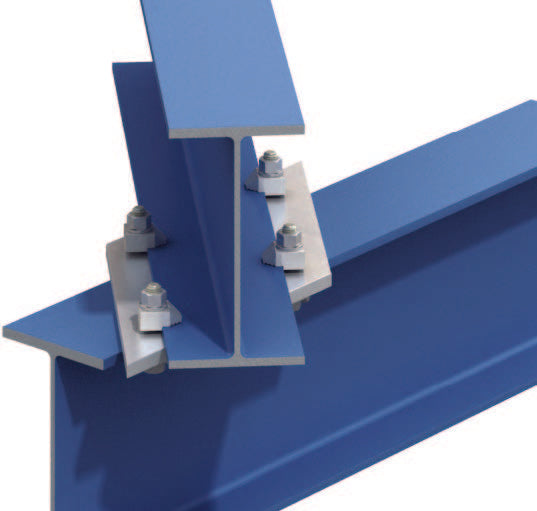

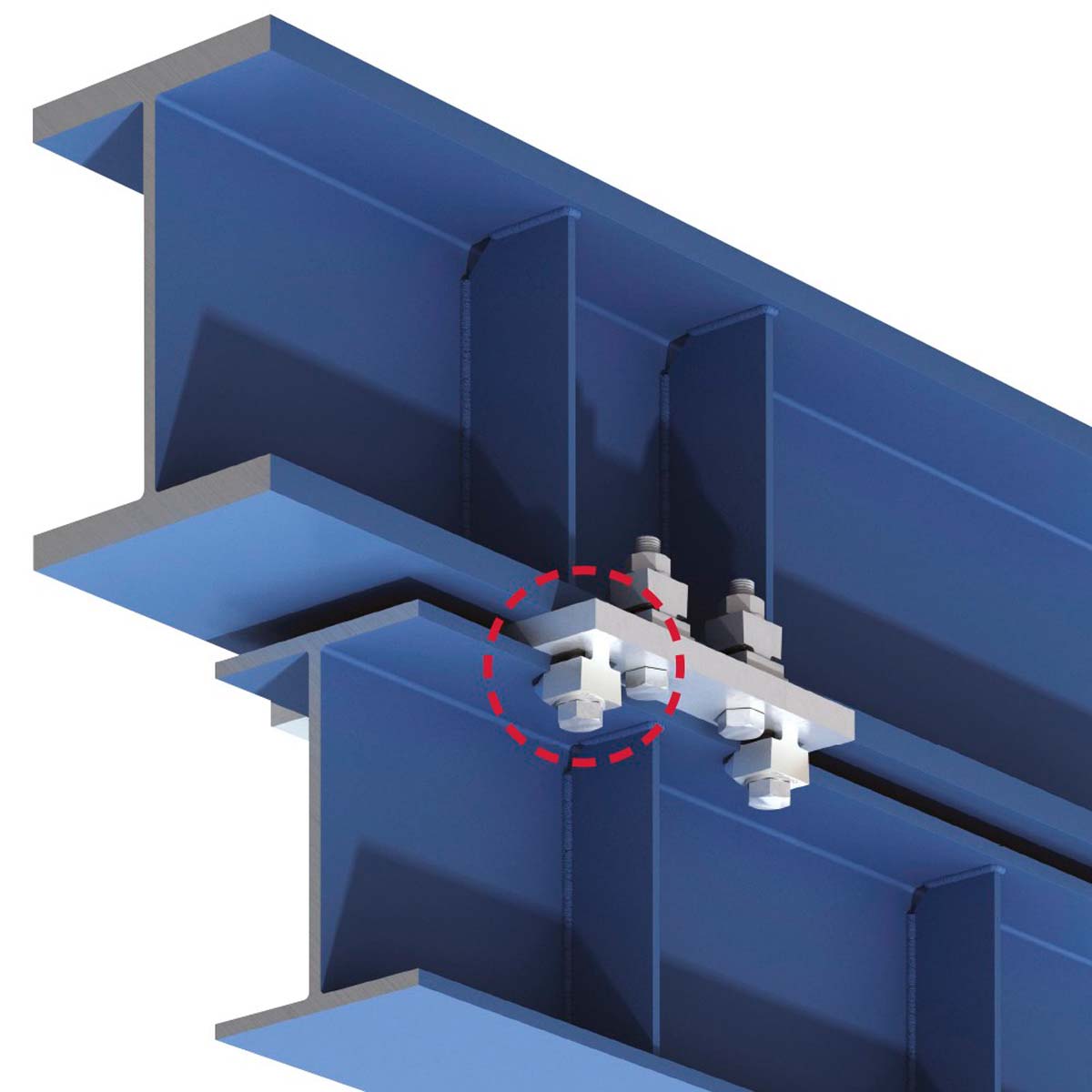

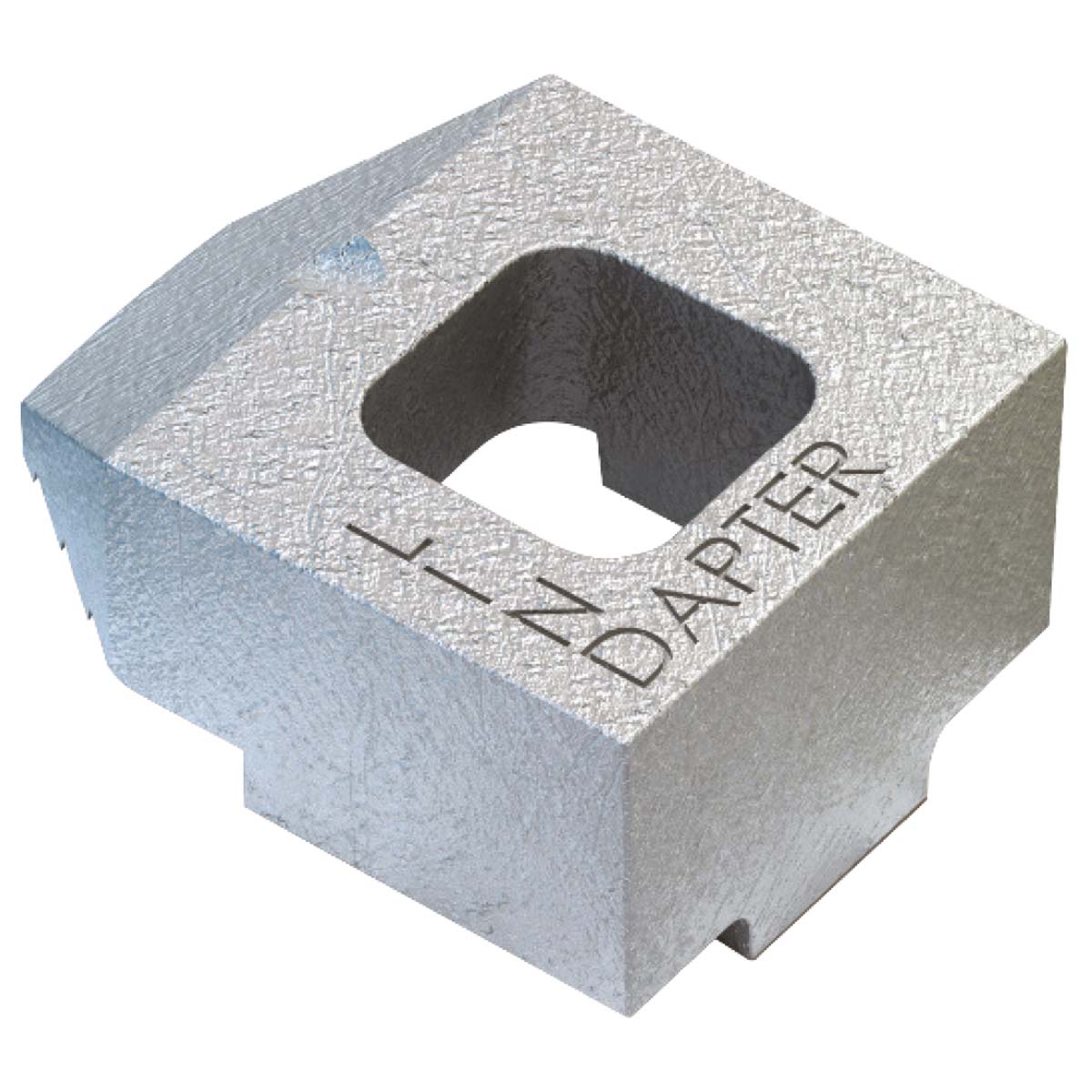

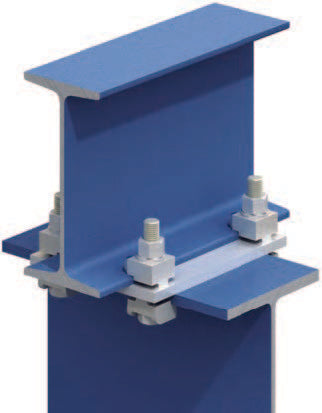

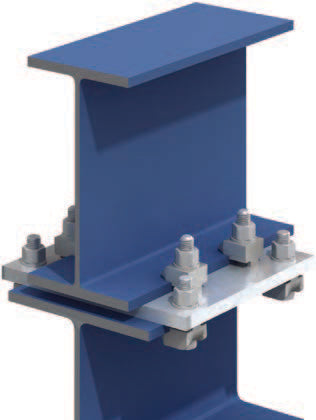

Lindapter Type B bjælkeklemmen (Girder Clamp) er et CE-mærket bjælkebeslag til moderat belastning. Bruges til at samle to stålbjælker med parallelle/flade flanger - uden brug af svejsninger.
NB! Bolt og møtrik til fastgørelse sælges separat.
Erik Larsen & Søn | Din eneste officielle og autoriserede LINDAPTER DISTRIBUTØR i Danmark

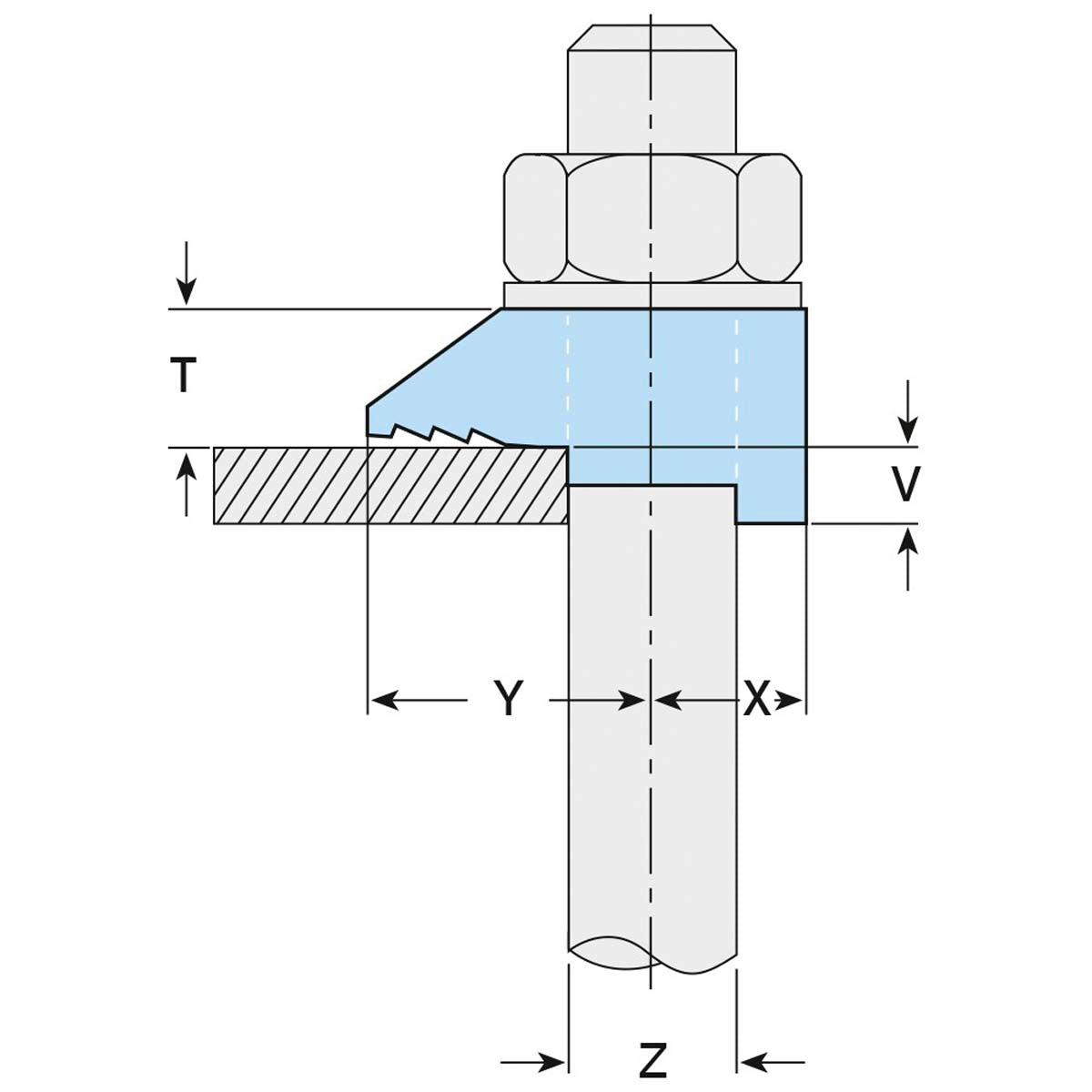

Type B variantoversigt
| Type | Bolt 8.8 Z |
Bæreevne (SF 5:1) |
Spændings- moment* Nm |
Dimensioner | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Træk/ 1 bolt kN |
Friktion/ 2 bolte kN |
Y mm |
X mm |
Hællængde V mm |
T mm |
Bredde mm |
|||||
| kort | medium | lang | |||||||||
| B M8 | M8 | 1,0 | - | 6 | 16 | 8 | - | 4 | - | 8 | 20 |
| B M10 | M10 | 1,5 | - | 20 | 20 | 11 | 4 | 5 | 7 | 10 | 26 |
| B M12 | M12 | 5,8 | 0,9 | 69 | 26 | 13 | 4,5 | 6 | 9,5 | 12 | 29 |
| B M16 | M16 | 7,3 | 1,7 | 147 | 30 | 16 | 5,5 | 8 | 11 | 16 | 36 |
| B M20 | M20 | 14,7 | 3,0 | 285 | 36 | 19 | 7 | 10 | 12,5 | 20 | 46 |
| B M24 | M24 | 19,7 | 4,5 | 491 | 48 | 25 | 9 | 12 | 16 | 25 | 55 |
*Spændingsmomentet er baseret på ikke-smurte bolte. SF = sikkerhedsfaktor.
Type A/B kombinationer med afstandsskiver
Vælg den rigtige Type A/Type B-konfiguration til dit formål ved hjælp af nedenstående tabel. Bemærk, at beregningerne er for bjælker med flanger med op til 5° hældning. Eksempelvis kræver en M24 Type A/B på en 26 mm flange følgende: 1 x Type A/B kort hæl (S), 1 x Type CW (CW) og 1 x Type P1 kort (P1S).
| Flangetykkelse (mm) |
M12 | M16 | M20 | M24 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A/B | CW | P1S | P2S | A/B | CW | P1S | P2S | A/B | CW | P1S | P2S | A/B | CW | P1S | P2S | |
| 5 | S | - | - | - | S | - | - | - | - | - | - | - | - | - | - | - |
| 6 | M | - | - | - | S | - | - | - | - | - | - | - | - | - | - | - |
| 7 | S | 1 | - | - | M | - | - | - | S | - | - | - | - | - | - | - |
| 8 | S | 1 | - | - | M | - | - | - | S | - | - | - | - | - | - | - |
| 9 | M | 1 | - | - | S | 1 | - | - | M | - | - | - | S | - | - | - |
| 10 | L | - | - | - | L | - | - | - | M | - | - | - | S | - | - | - |
| 11 | M | 2 | - | - | L | - | - | - | S | 1 | - | - | M | - | - | - |
| 12 | L | 1 | - | - | S | 2 | - | - | S | 1 | - | - | M | - | - | - |
| 13 | S | 1 | 1 | - | S | - | 1 | - | L | - | - | - | S | 1 | - | - |
| 14 | S | 1 | 1 | - | L | 1 | - | - | M | 1 | - | - | S | 1 | - | - |
| 15 | L | 2 | - | - | S | 3 | - | - | S | 2 | - | - | L | - | - | - |
| 16 | L | - | 1 | - | M | - | 1 | - | S | 2 | - | - | L | - | - | - |
| 17 | M | 2 | 1 | - | L | 2 | - | - | S | - | 1 | - | S | 2 | - | - |
| 18 | M | - | - | 1 | L | 2 | - | - | M | 2 | - | - | S | 2 | - | - |
| 19 | S | 1 | - | 1 | L | - | 1 | - | S | 3 | - | - | L | 1 | - | - |
| 20 | S | 1 | - | 1 | L | 3 | - | - | M | - | 1 | - | L | 1 | - | - |
| 21 | M | 1 | - | 1 | L | 3 | - | - | S | 1 | 1 | - | S | - | 1 | - |
| 22 | L | - | - | 1 | L | 1 | 1 | - | M | 3 | - | - | S | - | 1 | - |
| 23 | S | - | 1 | 1 | L | 1 | 1 | - | L | - | 1 | - | M | - | 1 | - |
| 24 | M | - | 1 | 1 | M | - | - | 1 | M | 1 | 1 | - | M | - | 1 | - |
| 25 | S | 1 | 1 | 1 | L | 2 | 1 | - | S | 2 | 1 | - | S | 1 | 1 | - |
| 26 | S | 1 | 1 | 1 | L | 2 | 1 | - | S | 2 | 1 | - | S | 1 | 1 | - |
| 28 | L | - | 1 | 1 | S | 2 | - | 1 | M | 2 | 1 | - | L | - | 1 | - |
| 30 | M | - | - | 2 | L | 1 | - | 1 | M | - | - | 1 | S | 2 | 1 | - |
A/B = Type A/B, S = A/B short, M = A/B medium, L = A/B long, CW = Type CW, P1S = Type P1 short, P2S = Type P2 short.
Lindapter Type B svejsefri bjælkeklemme

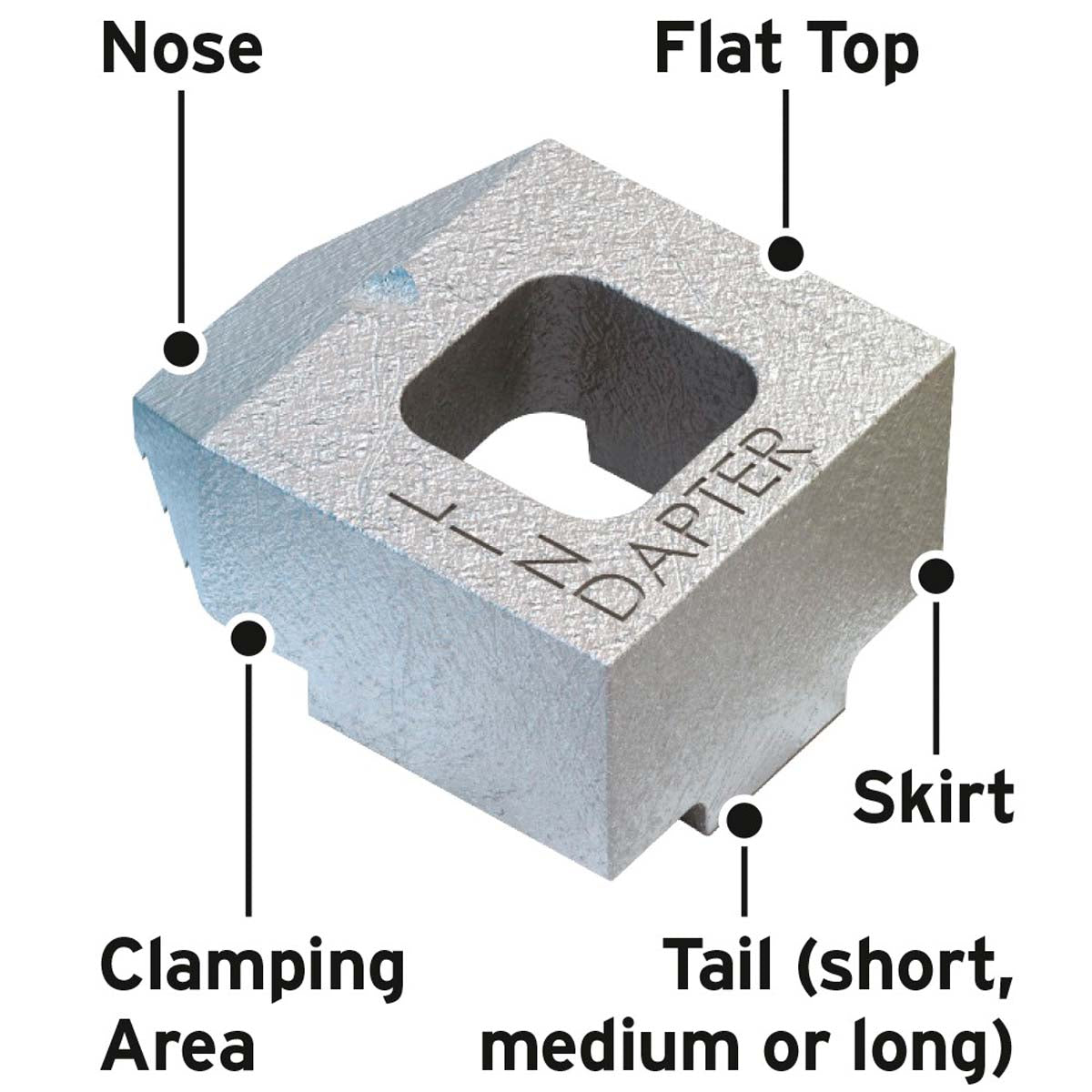

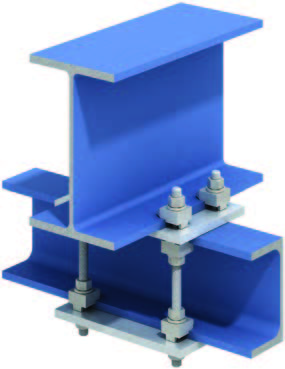

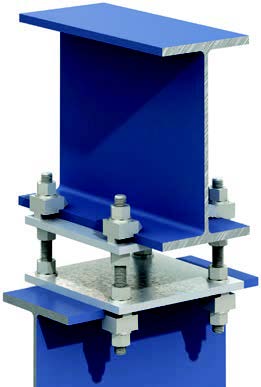

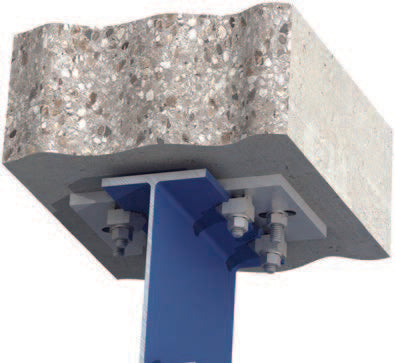

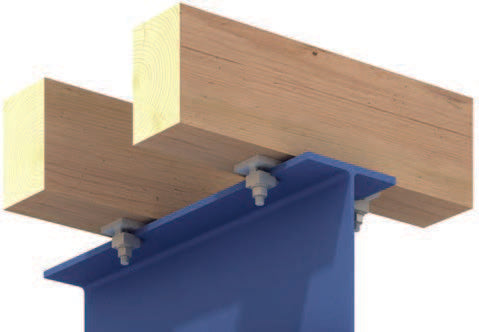

Fastspænd Type B bjælkeklemmen med bolt og møtrik og brug den eventuelt i par sammen med Lindapter Type A bjælkeklemmen. Bjælkebeslagets overdel er flad så bolthovedet eller møtrikken frit kan rotere på en hærdet spændeskive. Bjælkeklemmens underdel støder op til kanten af bjælkeflangen og forhindrer klemmen i at dreje under installationen. Du kan bruge Type B bjælkebeslaget alene (med bolt og møtrik), hvis den ene af de to stålsektioner, du skal samle er forboret.
Salgsenhed
Bestil enkeltvis.
Materiale/overfladebehandling
Leveres elforzinket til indendørs brug og varmgalvaniseret til inden- og udendørs brug.
Størrelser, varianter og tilpasninger
Fås til M8, M10, M12, M16, M20 og M24 boltstørrelse med kort, medium eller lang hæl (short, medium & long tail), Bjælkeklemmen kan suppleres med en eller flere afstandsskiver (Lindapter Type CW, P1 & P2 packing pieces) for at forøge bjælkebeslagets spændvidde. Brug Type A/Type B kombinationsoversigten for at finde den kombination af hællængde og afstandsskiver, der passer til flangetykkelsen på den bjælke, klemmen skal monteres på.
Lindapter Type A og B installationsvideo
Det er nemt at samle konstruktionsbjælker med bjælkeklemmerne fra Lindapter. Se installationsvideoen herunder.
Fordele ved Lindapter bjælkebeslag
Lindapter bjælkeklemmer har en høj sikkerhedsfaktor på 5:1 og en række afgørende fordele: Du har ikke brug for specialudstyr til samlingen, bæreevnen bliver ikke forringet, og du undgår at svejse og i mange tilfælde også at bore on-site. Du bruger blot en momentnøgle til at stramme bolte og/eller møtrikker til et passende moment og korrekt tilspænding.
- Ingen boring eller svejsning
- Hurtig og effektiv samling af bjælker
- Flere uafhængige godkendelser
- Nem justering on-site
- Kræver ingen godkendelse til varmt arbejde
- Svækker ikke konstruktionen
- Gratis tegning og beregningshjælp
