Type CF - Bjælkebeslag

Name: Type CF - Bjælkebeslag
Brand: Lindapter
SKU: CF M12 VG
Price: 100.57 DKK
Availability: InStock

100,57 DKK

Inkl. moms

(80,46 Ekskl. moms)

Overfladebehandling

Størrelse

Produktvarianter

Varenr: CF M12 VG

TILSKÆRING AF SKINNER OG RØR!

1. Klik på "Tilføj" knappen. 2. Angiv antal og den ønskede længde (Klik på "Tilføj" knappen, hvis du vil tilføje yderligere antal/længder). 3. Klik derefter på ”Udregn” knappen. Antallet opdateres herunder. 4. Klik derefter på ”Tilføj til kurven” knappen. Antal udskæringer og længder tilføjes til din kurv.

Antal	Længde (mm)

Bjælkebeslag til ophængning af U-jern uden svejsning eller boring af huller i bjælker eller søjler.

Fås i varmgalvaniseret.

Bruges sammen med lokationsplader og gevindjern.

Se detaljer

Erik Larsen & Søn | Din eneste officielle og autoriserede LINDAPTER DISTRIBUTØR i Danmark

Type CF variantoversigt

Type	Bolt Z	Bæreevne			Spændings- moment* Nm	Dimensioner
		Træk¹/ 1 bolt kN (SF 5:1)	Friktion/2 bolte kN (SF 2:1)			Flangetykkelse V mm	Y mm	X mm	T mm	Bredde mm
		Træk¹/ 1 bolt kN (SF 5:1)	malet stål²	galv. stål		Flangetykkelse V mm	Y mm	X mm	T mm	Bredde mm
CF M12	M12	8,5	3,4	3,9	90	6 - 13	32	14	21 - 29	46
CF M16	M16	16,0	8,0	10,0	240	8 - 16	44	18	25 - 33	56
CF M20	M20	26,3	13,0	16,0	470	10 - 19	53	22	30 - 41	65

*Spændingsmomentet er baseret på ikke-smurte bolte. SF = sikkerhedsfaktor.

¹Glidemodstandsværdierne er beregnet mod glidning/bevægelse over 0,1 mm. ²Pulverlakerede og malede overflader.

Lindapter Type CF svejsefri bjælkeklemme

Type CF bjælkebeslaget bruges til at opnå en hurtig samling af stålsektioner, hvor flangerne eller skinnerne er modsatrettede. Dette bjælkebeslag kan håndtere høje belastninger i form af trækbelastning, slipmodstand eller kombinerede belastninger.

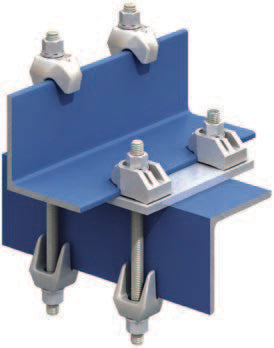

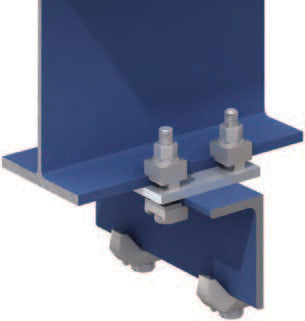

Type CF bjælkeklemmen bruges i en kombination af to beslag, der hægtes over flangerne/kanterne på hver af de modsatrettede stålelementer. Beslagene forbindes med bolte eller gevindstænger og møtrikker fro at fuldende samlingerne.

Lindapter Type CF installationsvideo

Det er nemt at samle konstruktionsbjælker med bjælkeklemmerne fra Lindapter. Se installationsvideoen herunder.

Fordele

Lindapter bjælkeklemmer har en høj sikkerhedsfaktor på 5:1 og en række afgørende fordele: Du har ikke brug for specialudstyr til samlingen, bæreevnen bliver ikke forringet, og du undgår at svejse og i mange tilfælde også at bore on-site. Du bruger blot en momentnøgle til at stramme bolte og/eller møtrikker til et passende moment og korrekt tilspænding.
