Type LS - Selvjusterende bjælkebeslag
220,59 DKK
Pris per stk
/
Ikke tilgængelig
Inkl. moms
(176,47 Ekskl. moms)
Varenr:
LS M10 SS
TILSKÆRING AF SKINNER OG RØR!
1. Klik på "Tilføj" knappen. 2. Angiv antal og den ønskede længde (Klik på "Tilføj" knappen, hvis du vil tilføje yderligere antal/længder). 3. Klik derefter på ”Udregn” knappen. Antallet opdateres herunder. 4. Klik derefter på ”Tilføj til kurven” knappen. Antal udskæringer og længder tilføjes til din kurv.

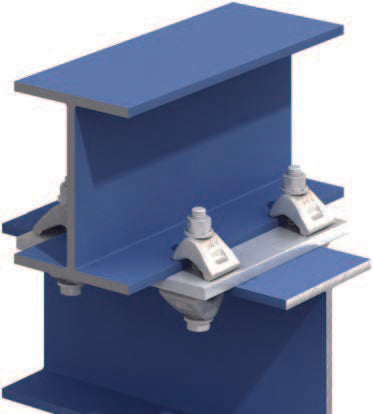

Lindapter Type LS bjælkeklemmen (Girder Clamp) er et selvjusterende bjælkebeslag til moderat belastning. Bruges til at samle to stålbjælker med flade/koniske flanger - uden brug af svejsninger. Velegnet til koniske/skrånende flanger med op til 10° hældning.
NB! Bolt og møtrik til fastgørelse sælges separat.
Lagerføres kun i Rustfri/A4/316.
Erik Larsen & Søn | Din eneste officielle og autoriserede LINDAPTER DISTRIBUTØR i Danmark
Type LS variantoversigt
| Type | Bolt A4-70 Z |
Bæreevne | Spændings- moment* Nm |
Dimensioner | |||||
|---|---|---|---|---|---|---|---|---|---|
| Træk/ 1 bolt kN (SF 5:1) |
Friktion1/ 2 bolte kN (SF 2:1) |
Flangetykkelse V mm |
Y mm |
X mm |
T mm |
Bredde mm |
|||
| LS M10 | M10 | 3,0 | 1,5 | 40 | 3 - 15 | 17 - 19 | 18 - 24 | 16 - 21 | 38 |
| LS M12 | M12 | 7,0 | 2,0 | 80 | 3 - 20 | 16 - 22 | 18 - 29 | 17 - 23 | 40 |
| LS M16 | M16 | 10,0 | 3,0 | 200 | 3 - 25 | 22 - 25 | 27 - 37 | 20 - 28 | 55 |
| LS M20 | M20 | 18,0 | 5,0 | 400 | 3 - 30 | 24 - 31 | 25 - 42 | 23 - 32 | 60 |
*Spændingsmomentet er baseret på ikke-smurte bolte. SF = sikkerhedsfaktor.
1Glidemodstandsværdierne er beregnet mod glidning/bevægelse over 0,1 mm.
Lindapter Type LS svejsefri bjælkeklemme
Type LS bjælkeklemmen justerer sig selv, så den passer til flangetykkelser fra 3 mm til 15-30 mm afhængigt af variant.
Lindapter Type LS installationsvideo
Det er nemt at samle konstruktionsbjælker med bjælkeklemmerne fra Lindapter. Se installationsvideoen herunder.
Fordele
Lindapter bjælkeklemmer har en høj sikkerhedsfaktor på 5:1 og en række afgørende fordele: Du har ikke brug for specialudstyr til samlingen, bæreevnen bliver ikke forringet, og du undgår at svejse og i mange tilfælde også at bore on-site. Du bruger blot en momentnøgle til at stramme bolte og/eller møtrikker til et passende moment og korrekt tilspænding.
- Ingen boring eller svejsning
- Hurtig og effektiv samling af bjælker
- Flere uafhængige godkendelser
- Nem justering on-site
- Svækker ikke konstruktionen
- Gratis tegning og beregningshjælp
