Type LS - Selvjusterende bjælkebeslag

Name: Type LS - Selvjusterende bjælkebeslag
Brand: 355
SKU: LS M10 SS
Price: 209.56 DKK
Availability: InStock

Varenr: LS M10 SS

209,56 DKK

Inkl. moms

(167,65 Ekskl. moms)

Overfladebehandling

Størrelse

Produktvarianter

Vi udskærer i den længde, du ønsker!

OBS! Brug kun denne funktion, hvis du ønsker, at vi tilskærer din skinne eller rør. Angiv antal og den ønskede længde nedenfor og klik på ”udregn”. Antallet opdateres herunder. Klik derefter på ”Tilføj til kurven”. Antal længder og antal udskæringer tilføjes til din kurv.

Antal	Længde (mm)

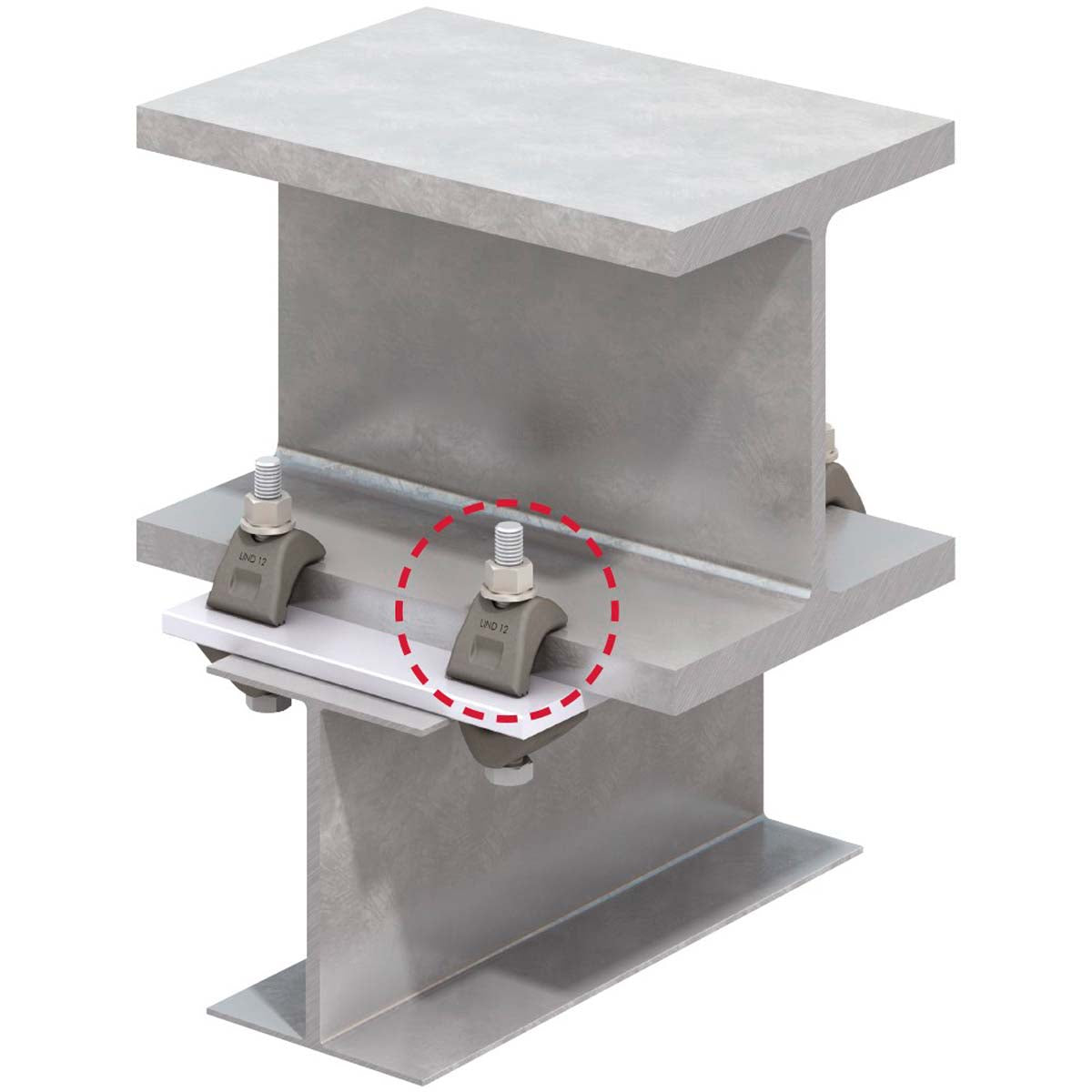

Lindapter Type LS bjælkeklemmen (Girder Clamp) er et selvjusterende bjælkebeslag til moderat belastning. Bruges til at samle to stålbjælker med flade/koniske flanger - uden brug af svejsninger. Velegnet til koniske/skrånende flanger med op til 10° hældning.

NB! Bolt og møtrik til fastgørelse sælges separat.

Lagerføres kun i Rustfri/A4/316.

Se detaljer

Type LS variantoversigt

Type	Bolt A4-70 Z	Bæreevne		Spændings- moment* Nm	Dimensioner

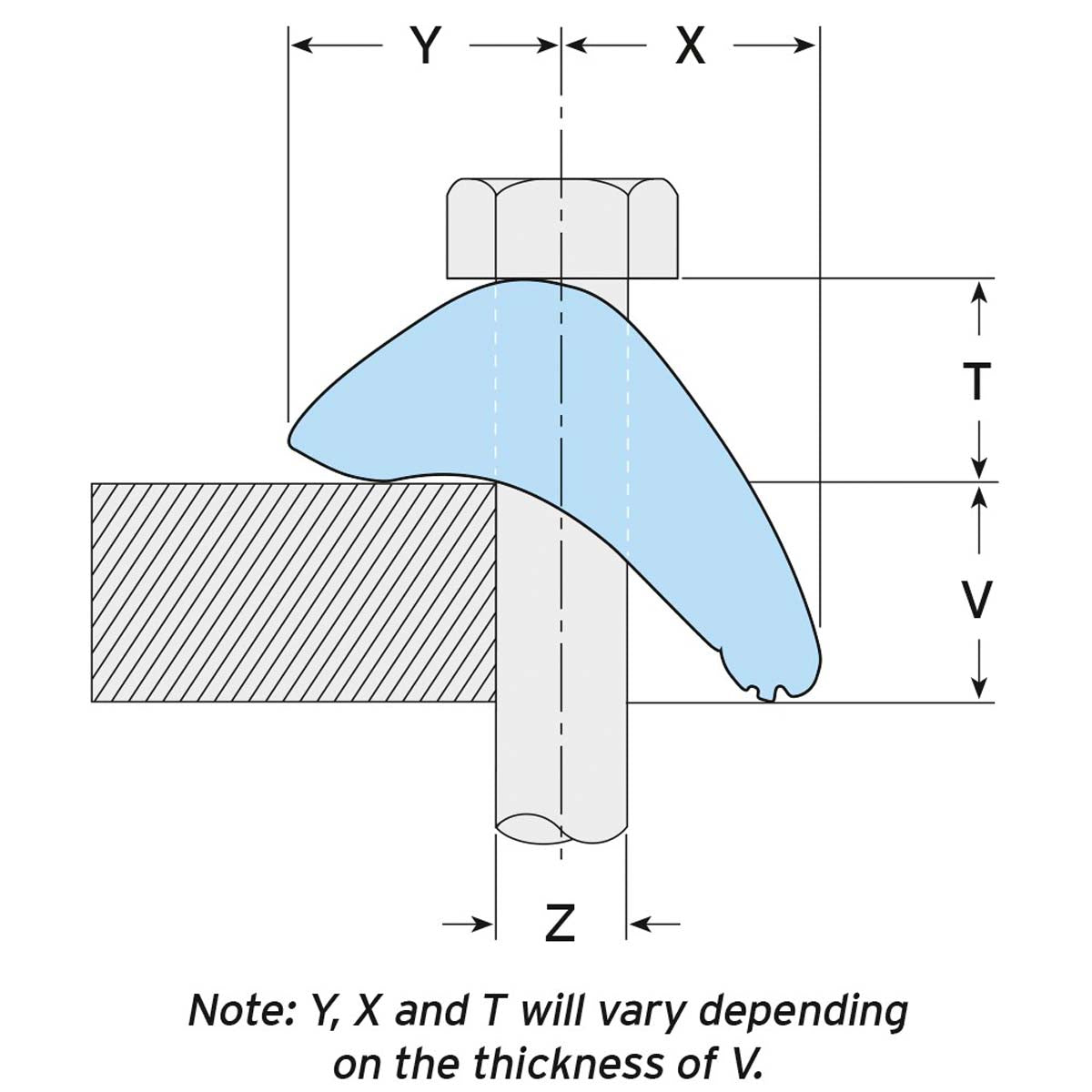

Type	Bolt A4-70 Z	Træk/ 1 bolt kN (SF 5:1)	Friktion¹/ 2 bolte kN (SF 2:1)	Spændings- moment* Nm	Flangetykkelse V mm	Y mm	X mm	T mm	Bredde mm
LS M10	M10	3,0	1,5	40	3 - 15	17 - 19	18 - 24	16 - 21	38
LS M12	M12	7,0	2,0	80	3 - 20	16 - 22	18 - 29	17 - 23	40
LS M16	M16	10,0	3,0	200	3 - 25	22 - 25	27 - 37	20 - 28	55
LS M20	M20	18,0	5,0	400	3 - 30	24 - 31	25 - 42	23 - 32	60

*Spændingsmomentet er baseret på ikke-smurte bolte. SF = sikkerhedsfaktor.

¹Glidemodstandsværdierne er beregnet mod glidning/bevægelse over 0,1 mm.

Lindapter Type LS svejsefri bjælkeklemme

Type LS bjælkeklemmen justerer sig selv, så den passer til flangetykkelser fra 3 mm til 15-30 mm afhængigt af variant.

Lindapter Type LS installationsvideo

Det er nemt at samle konstruktionsbjælker med bjælkeklemmerne fra Lindapter. Se installationsvideoen herunder.

Fordele

Lindapter bjælkeklemmer har en høj sikkerhedsfaktor på 5:1 og en række afgørende fordele: Du har ikke brug for specialudstyr til samlingen, bæreevnen bliver ikke forringet, og du undgår at svejse og i mange tilfælde også at bore on-site. Du bruger blot en momentnøgle til at stramme bolte og/eller møtrikker til et passende moment og korrekt tilspænding.
