| Antal | Længde (mm) |
|---|
Type HB - Hollo-Bolt
Varenr:
HB M8-1
79,35 DKK
Pris per stk
/
Ikke tilgængelig
Inkl. moms
(63,48 Ekskl. moms)
Vi udskærer i den længde, du ønsker!
OBS! Brug kun denne funktion, hvis du ønsker, at vi tilskærer din skinne eller rør. Angiv antal og den ønskede længde nedenfor og klik på ”udregn”. Antallet opdateres herunder. Klik derefter på ”Tilføj til kurven”. Antal længder og antal udskæringer tilføjes til din kurv.
Lindapter Hollo-Bolt er en CE -mærket ekspansionsbolt, hvor du kun har brug for adgang på tilspændingssiden.
Leveres elforzinket, varmgalvaniseret og i rustfrit stål.
Type HB variantoversigt
| Krave | Bæreevne (SF 5:1) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type |
Bolt Ø Z |
Højde H mm |
Længde B (max) mm |
Materialetykkelse W mm |
Ydre materiale min t mm |
Kappe Ø S mm |
Ø D mm |
A/F mm |
Spændings- moment Nm |
Træk kN |
Slip kN |
| HB M8-1 | M8 | 10,5 | 45 | 3 - 22 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB M8-2 | M8 | 10,5 | 65 | 22 - 41 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB M8-3 | M8 | 10,5 | 85 | 41 - 60 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB M10-1 | M10 | 12,5 | 49 | 3 - 22 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB M10-2 | M10 | 12,5 | 64 | 22 - 41 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB M10-3 | M10 | 12,5 | 84 | 41 - 60 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB M12-1 | M12 | 14,5 | 53 | 3 - 25 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HB M12-2 | M12 | 14,5 | 73 | 25 - 47 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HB M12-3 | M12 | 14,5 | 93 | 47 - 69 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
|
Ekstra høj klemkraft (HCF) |
|||||||||||
| HB M16-1 | M16 | 18 | 67 | 12 - 29 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB M16-2 | M16 | 18 | 92 | 29 - 50 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB M16-3 | M16 | 18 | 112 | 50 - 71 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB M20-1 | M20 | 22,5 | 80 | 12 - 34 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
| HB M20-2 | M20 | 22,5 | 110 | 34 - 60 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
| HB M20-3 | M20 | 22,5 | 140 | 60 - 86 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
Ekspansionsbolt til bjælker, hulprofiler og facader
Hollo-Bolt ekspansionsbolte er et effektivt og langtidsholdbart alternativ til svejsning eller gennemboltning af eksempelvis hulprofiler (SHS) og til fastgørelse med beslag og skæring af adgangshuller. Brug eksempelvis Hollo-Bolts til svejsefri samlinger af bygningsdele og sikring af konstruktionsbjælker, hulprofiler, rørbæringer, løftepunkter samt beklædning af facader og overflader.

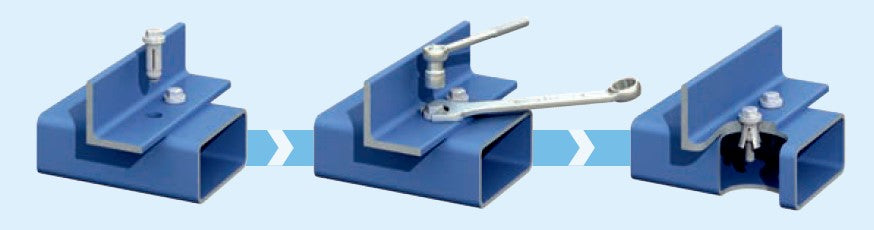

Installation og tilspænding af Hollo-Bolts
Det går hurtigt, når du bruger Hollo-Bolts ekspansionsbolte til forborede samlinger. Du spænder blot ekspansionsboltene med en momentnøgle. Under tilspændingen bevæger boltens kegledel sig op langs bolttråden, ekspansionskappens ben ekspanderer og skaber klemkraften, samtidigt med, at kegledelen sikrer boltens indre del og låser bolten fast. Se Hollo-Bolt installationsvideoen herunder.
Hollo-Bolts med High Clamping Force
De største Hollo-Bolts, M16 og M20, leveres med særlige gummiskiver, der komprimeres under tilspændingen og giver en ekstra høj klemkraft - High Clamping Force (HCF) – samtidigt med, at risikoen for forskydninger og deformationer mindskes. Se Hollo-Bolt HCF videoen herunder.
Hollo-Bolt fordele
Hollo-Bolt ekspansionsbolte har en høj sikkerhedsfaktor på 5:1 og de samme velkendte fordele som de øvrige Lindapter fittings og beslag: Du har ikke brug for specialudstyr til samlingen, bæreevnen bliver ikke forringet, og du undgår at svejse og i mange tilfælde også at bore on-site. Du bruger blot en momentnøgle til at stramme boltene til et passende moment og korrekt tilspænding.
- Ingen boring eller svejsning
- Tidsbesparende installation
- Flere uafhængige godkendelser
- Høj styrke og belastningsevne
- HCF - ekstra høj klemkraft (M16 & M20 varianter)
