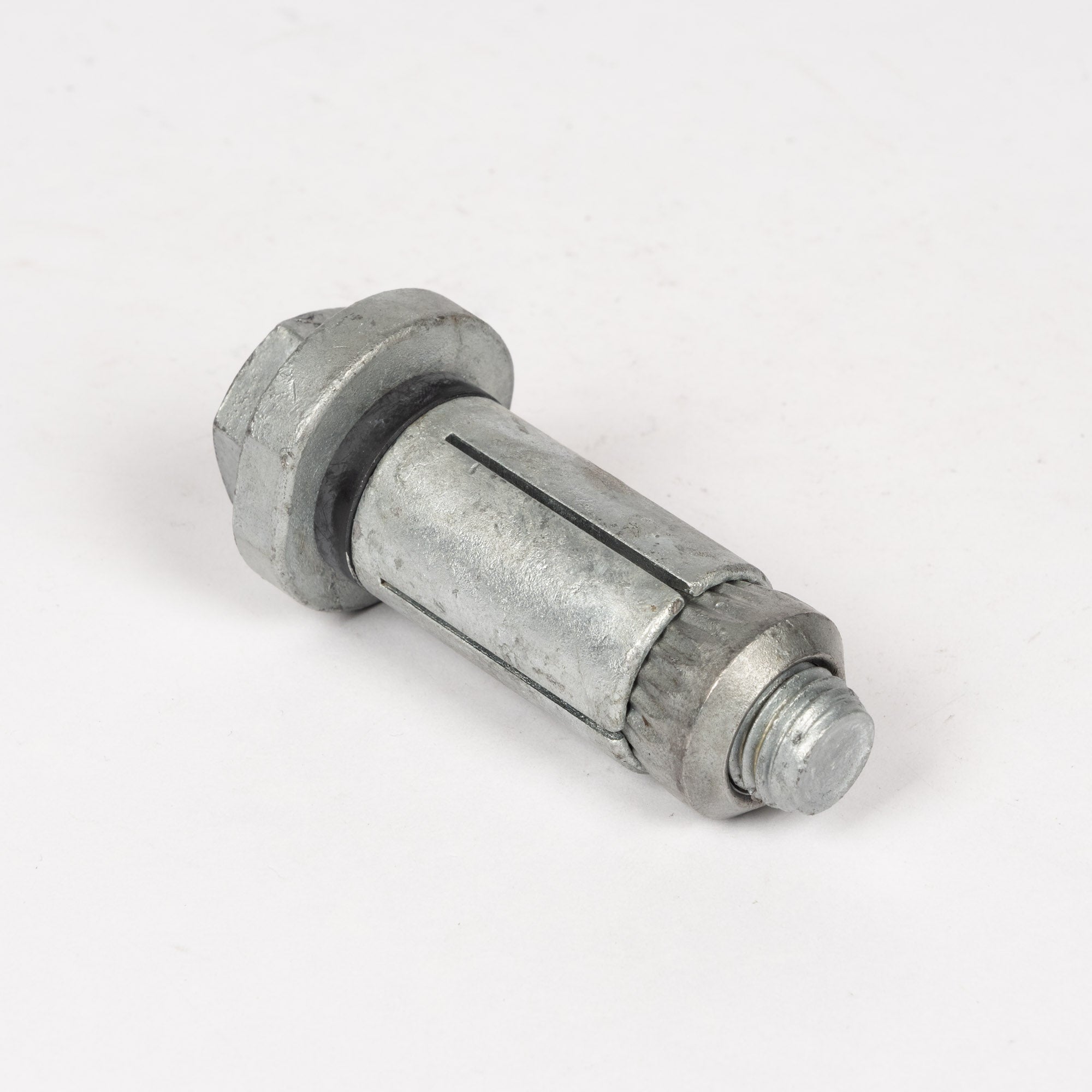

Galvaniseret ekspansionsbolt til bjælker, hulprofiler og facader
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt
Type HB - Hollo-Bolt

Type HB - Hollo-Bolt

Varenummer: HB M8-1
Lokation: 211-G06

Lindapter Hollo-Bolt er en CE -mærket ekspansionsbolt, hvor du kun har brug for adgang på tilspændingssiden.

Leveres elforzinket, varmgalvaniseret og i rustfrit stål.



        Collar   Safe Working Loads
(5:1 Factor of Safety)
Product Code

Bolt Ø
Z
Height
H
mm
Length
B (max)
mm
Clamping Thickness
W
mm
Outer Ply
min t
mm
Sleeve Outer Ø
S
mm
Ø
D
mm

A/F
mm
Tightening Torque

Tensile
kN
Single Shear
kN
HB08-1 M8 10,5 45 3 - 22 - 13,75 22 19 23 4,0 5,0
HB08-2 M8 10,5 65 22 - 41 - 13,75 22 19 23 4,0 5,0
HB08-3 M8 10,5 85 41 - 60 - 13,75 22 19 23 4,0 5,0
HB10-1 M10 12,5 49 3 - 22 - 17,75 29 24 45 8,5 10,0
HB10-2 M10 12,5 64 22 - 41 - 17,75 29 24 45 8,5 10,0
HB10-3 M10 12,5 84 41 - 60 - 17,75 29 24 45 8,5 10,0
HB12-1 M12 14,5 53 3 - 25 - 19,75 32 30 80 10,5 15,0
HB12-2 M12 14,5 73 25 - 47 - 19,75 32 30 80 10,5 15,0
HB12-3 M12 14,5 93 47 - 69 - 19,75 32 30 80 10,5 15,0
High Clamping Force
HB16-1 M16 18 67 12 - 29 8 25,75 38 36 190 21,0 30,0
HB16-2 M16 18 92 29 - 50 8 25,75 38 36 190 21,0 30,0
HB16-3 M16 18 112 50 - 71 8 25,75 38 36 190 21,0 30,0
HB20-1 M20 22,5 80 12 - 34 8 32,75 51 46 300 35,0 40,0
HB20-2 M20 22,5 110 34 - 60 8 32,75 51 46 300 35,0 40,0
HB20-3 M20 22,5 140 60 - 86 8 32,75 51 46 300 35,0 40,0
Elforzinket
M8 SIZE 1 - 8 x 50 mm (HB M8-1)
Pris inkl. moms:

62,16 DKK

( 49,73 DKK )

Vi udskærer i den længde, du ønsker!

Angiv antal og den ønskede længde nedenfor og klik på ”udregn”. Antallet opdateres ovenfor. Klik på ”Tilføj til kurven”. Antal længder og antal udskæringer tilføjes til din kurv.

Antal Længde (mm)

Ekspansionsbolt til bjælker, hulprofiler og facader

Hollo-Bolt ekspansionsbolte er et effektivt og langtidsholdbart alternativ til svejsning eller gennemboltning af eksempelvis hulprofiler (SHS) og til fastgørelse med beslag og skæring af adgangshuller. Brug eksempelvis Hollo-Bolts til svejsefri samlinger af bygningsdele og sikring af konstruktionsbjælker, hulprofiler, rørbæringer, løftepunkter samt beklædning af facader og overflader.

Installation og tilspænding af Hollo-Bolts

Det går hurtigt, når du bruger Hollo-Bolts ekspansionsbolte til forborede samlinger. Du spænder blot ekspansionsboltene med en momentnøgle. Under tilspændingen bevæger boltens kegledel sig op langs bolttråden, ekspansionskappens ben ekspanderer og skaber klemkraften, samtidigt med, at kegledelen sikrer boltens indre del og låser bolten fast. Se Hollo-Bolt installationsvideoen herunder.


Hollo-Bolts med High Clamping Force

De største Hollo-Bolts, M16 og M20, leveres med særlige gummiskiver, der komprimeres under tilspændingen og giver en ekstra høj klemkraft - High Clamping Force (HCF) – samtidigt med, at risikoen for forskydninger og deformationer mindskes. Se Hollo-Bolt HCF videoen herunder.


Hollo-Bolt fordele

Hollo-Bolt ekspansionsbolte har en høj sikkerhedsfaktor på 5:1 og de samme velkendte fordele som de øvrige Lindapter fittings og beslag: Du har ikke brug for specialudstyr til samlingen, bæreevnen bliver ikke forringet, og du undgår at svejse og i mange tilfælde også at bore on-site. Du bruger blot en momentnøgle til at stramme boltene til et passende moment og korrekt tilspænding.

  • Ingen boring eller svejsning
  • Tidsbesparende installation
  • Flere uafhængige godkendelser
  • Høj styrke og belastningsevne
  • HCF - ekstra høj klemkraft (M16 & M20 varianter)

Eksempler på anvendelsesområder
