Lindapter Type A bjælkeklemmen (Girder Clamp) er et CE-mærket bjælkebeslag til moderat belastning. Bruges til at samle to stålbjælker med parallelle/flade flanger - uden brug af svejsninger.

NB! Bolt og møtrik til fastgørelse sælges separat.



Type
Bolt 8.8 Z Bæreevne
(SF 5:1)
Spændings-
moment*
Nm
Dimensioner
Træk/
1 bolt
kN
Friktion/
2 bolte
kN
Y
mm
X
mm
Hællængde V T
mm
Bredde
mm
kort
mm
medium
mm
lang
mm
A08 M8 1,0 - 6 16 8 - 4 - 4 20
A10 M10 1,5 - 20 20 11 4 5 7 5 26
A12 M12 5,8 0,9 69 26 13 4,5 6 9,5 6 29
A16 M16 8,5 1,7 147 30 16 5,5 8 11 8 36
A20 M20 14,7 3,0 285 36 19 7 10 12,5 10 46
A24 M24 19,7 4,5 491 48 25 9 12 16 13 55

*Spændingsmomentet er baseret på ikke-smurte bolte. SF = sikkerhedsfaktor.




Vælg den rigtige Type A/Type B-konfiguration til dit formål ved hjælp af nedenstående tabel. Bemærk, at beregningerne er for bjælker med flanger med op til 5° hældning.

Eksempelvis kræver en M24 Type A/B på en 26 mm flange følgende: 1 x Type A/B kort hæl (S), 1 x Type CW (CW) og 1 x Type P1 kort (P1S).

Flange
tykkelse
(mm)
M12 M16 M20 M24
A/B CW P1S P2S A/B CW P1S P2S A/B CW P1S P2S A/B CW P1S P2S
5 S - - - S - - - - - - - - - - -
6 M - - - S - - - - - - - - - - -
7 S 1 - - M - - - S - - - - - - -
8 S 1 - - M - - - S - - - - - - -
9 M 1 - - S 1 - - M - - - S - - -
10 L - - - L - - - M - - - S - - -
11 M 2 - - L - - - S 1 - - M - - -
12 L 1 - - S 2 - - S 1 - - M - - -
13 S 1 1 - S - 1 - L - - - S 1 - -
14 S 1 1 - L 1 - - M 1 - - S 1 - -
15 L 2 - - S 3 - - S 2 - - L - - -
16 L - 1 - M - 1 - S 2 - - L - - -
17 M 2 1 - L 2 - - S - 1 - S 2 - -
18 M - - 1 L 2 - - M 2 - - S 2 - -
19 S 1 - 1 L - 1 - S 3 - - L 1 - -
20 S 1 - 1 L 3 - - M - 1 - L 1 - -
21 M 1 - 1 L 3 - - S 1 1 - S - 1 -
22 L - - 1 L 1 1 - M 3 - - S - 1 -
23 S - 1 1 L 1 1 - L - 1 - M - 1 -
24 M - 1 1 M - - 1 M 1 1 - M - 1 -
25 S 1 1 1 L 2 1 - S 2 1 - S 1 1 -
26 S 1 1 1 L 2 1 - S 2 1 - S 1 1 -
28 L - 1 1 S 2 - 1 M 2 1 - L - 1 -
30 M - - 2 L 1 - 1 M - - 1 S 2 1 -

A/B = Type A/B, S = A/B short, M = A/B medium, L = A/B long, CW = Type CW, P1S = Type P1 short, P2S = Type P2 short.


Elforzinket
M8 Medium (A M8 M)
Pris inkl. moms:

11,90 DKK

( 9,52 DKK )

Vi udskærer i den længde, du ønsker!

Angiv antal og den ønskede længde nedenfor og klik på ”udregn”. Antallet opdateres ovenfor. Klik på ”Tilføj til kurven”. Antal længder og antal udskæringer tilføjes til din kurv.

Antal Længde (mm)

Lindapter Type A svejsefri bjælkeklemme

Fastspænd Type A bjælkeklemmen med bolt og møtrik og brug den eventuelt i par sammen med Lindapter Type B bjælkeklemmen. Bjælkebeslagets overdel er forsænket og fastholder bolthovedet, medens du spænder møtrikken på bolten. Bjælkeklemmens underdel støder op til kanten af bjælkeflangen og forhindrer klemmen i at dreje under installationen. Du kan bruge Type A bjælkebeslaget alene (med bolt og møtrik), hvis den ene af de to stålsektioner, du skal samle er forboret.

Salgsenhed

Bestil enkeltvis.

Materiale/overfladebehandling

Leveres elforzinket til indendørs brug og varmgalvaniseret til inden- og udendørs brug.

Størrelser, varianter og tilpasninger

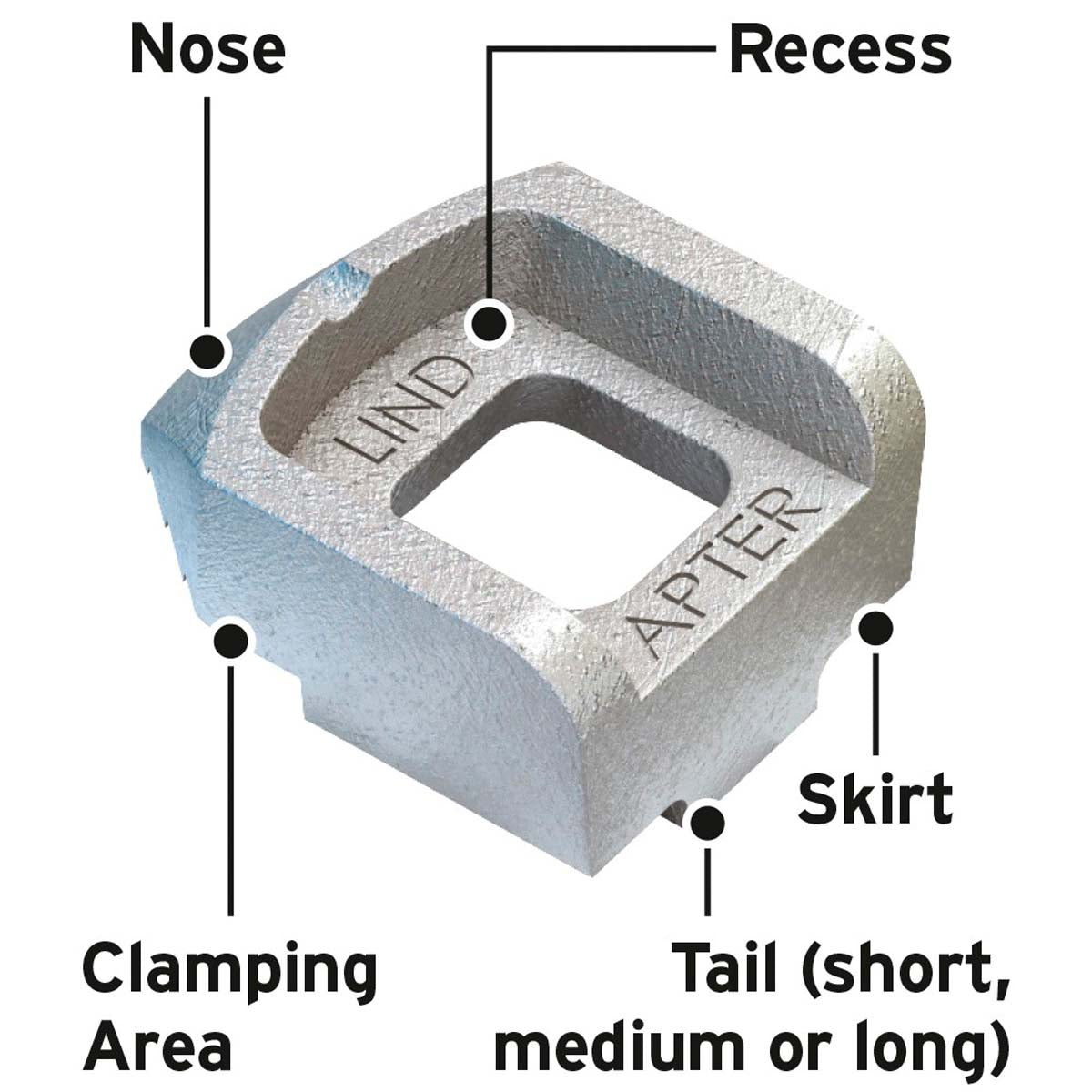

Fås til M8, M10, M12, M16, M20 og M24 boltstørrelse med kort, medium eller lang hæl (short, medium & long tail), Bjælkeklemmen kan suppleres med en eller flere afstandsskiver (Lindapter Type CW, P1 & P2 packing pieces) for at forøge bjælkebeslagets spændvidde. Brug Type A/Type B kombinationsoversigten for at finde den kombination af hællængde og afstandsskiver, der passer til flangetykkelsen på den bjælke, klemmen skal monteres på.

Lindapter Type A og B installationsvideo

Det er nemt at samle konstruktionsbjælker med bjælkeklemmerne fra Lindapter. Se installationsvideoen herunder.


Fordele ved Lindapter bjælkebeslag

Lindapter bjælkeklemmer har en høj sikkerhedsfaktor på 5:1 og en række afgørende fordele: Du har ikke brug for specialudstyr til samlingen, bæreevnen bliver ikke forringet, og du undgår at svejse og i mange tilfælde også at bore on-site. Du bruger blot en momentnøgle til at stramme bolte og/eller møtrikker til et passende moment og korrekt tilspænding.

  • Ingen boring eller svejsning
  • Hurtig og effektiv samling af bjælker
  • Flere uafhængige godkendelser
  • Nem justering on-site
  • Kræver ingen godkendelse til varmt arbejde
  • Svækker ikke konstruktionen
  • Gratis tegning og beregningshjælp
