Lindapter Type F3 - Flangebeslag
69,04 DKK
Pris per stk
/
Ikke tilgængelig
Inkl. moms
(55,23 Ekskl. moms)
Varenr:
F3 M8 V
TILSKÆRING AF SKINNER OG RØR!
1. Klik på "Tilføj" knappen. 2. Angiv antal og den ønskede længde (Klik på "Tilføj" knappen, hvis du vil tilføje yderligere antal/længder). 3. Klik derefter på ”Udregn” knappen. Antallet opdateres herunder. 4. Klik derefter på ”Tilføj til kurven” knappen. Antal udskæringer og længder tilføjes til din kurv.

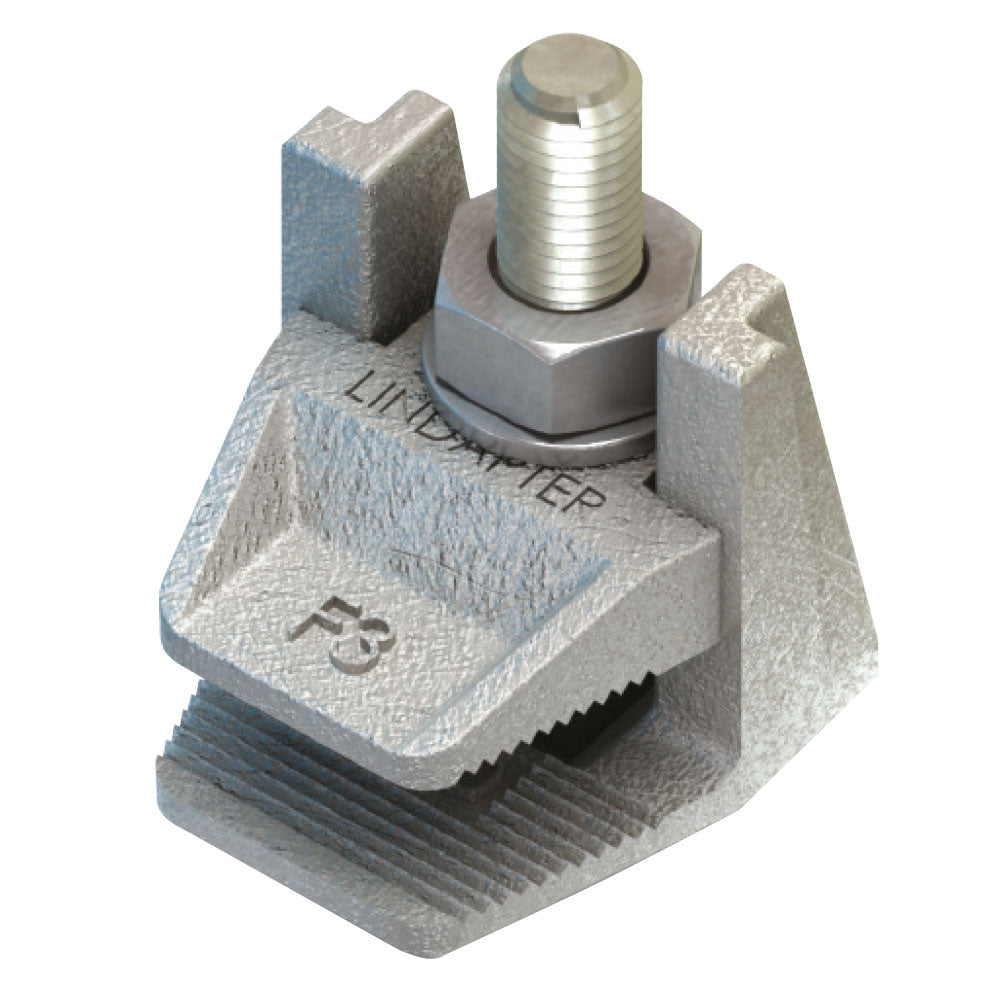

Lindapter Type F3 er et kraftigt flangebeslag (Support Fixing) til brug for svejsefri ophængning fra bærende eller sekundære stålbjælker.
Beslaget er FM godkendt til applikationer med moderat til høj belastning (M10 og derover).
NB! Kun til brug med parallelle flanger. Bolt og møtrik til fastgørelse sælges separat.
Leveres varmgalvaniseret.
Erik Larsen & Søn | Din eneste officielle og autoriserede LINDAPTER DISTRIBUTØR i Danmark
Type F3 beslaget er et alsidigt beslag. Det er let at montere og justere, og det kan anvendes på en bred vifte af bjælker og flangetykkelser.
Brug eksempelvis flangebeslaget til montering af gevindstænger til enkel og hurtig nedstropning af eksempelvis HVAC-udstyr, kabler, rør og brandsikring fra bærende eller sekundære stålsektioner.
Type F3 variantoversigt
| Type | Bolt 8.8 Z |
Bæreevne (SF 4:1) |
Spændings- moment* Nm |
Dimensioner | |||||
|---|---|---|---|---|---|---|---|---|---|
| Træk/ 1 bolt kN |
Flangetykkelse W mm |
S mm |
T mm |
V mm |
X mm |
Bredde R mm |
|||
| F3 M08 | M8 | 0,9 | 6 | 2 . 25 | 19 | 6 | 8 | 20 | 33 |
| F3 M10 | M10 | 1,2 | 20 | 2 - 30 | 22 | 7 | 10 | 25 | 38 |
| F3 M12 | M12 | 2,0 | 39 | 2 - 40 | 29 | 9 | 12 | 35 | 49 |
*Spændingsmomentet er baseret på ikke-smurte bolte. SF = sikkerhedsfaktor.
