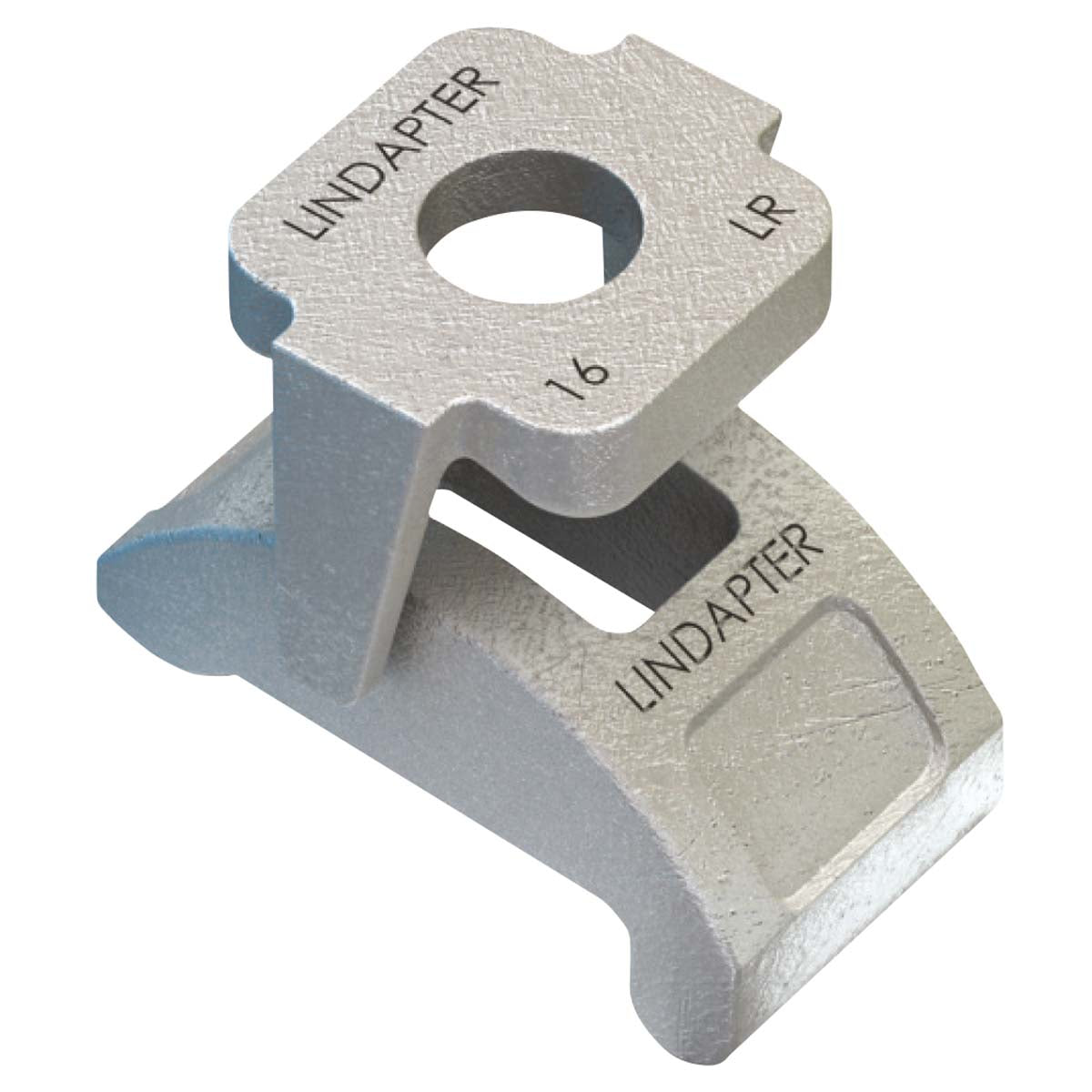

Type LR - Selvjusterende bjælkebeslag
Varenr:
LR M12
85,02 DKK
Pris per stk
/
Ikke tilgængelig
Inkl. moms
(68,02 Ekskl. moms)
Vi udskærer i den længde, du ønsker!
OBS! Brug kun denne funktion, hvis du ønsker, at vi tilskærer din skinne eller rør. Angiv antal og den ønskede længde nedenfor og klik på ”udregn”. Antallet opdateres herunder. Klik derefter på ”Tilføj til kurven”. Antal længder og antal udskæringer tilføjes til din kurv.

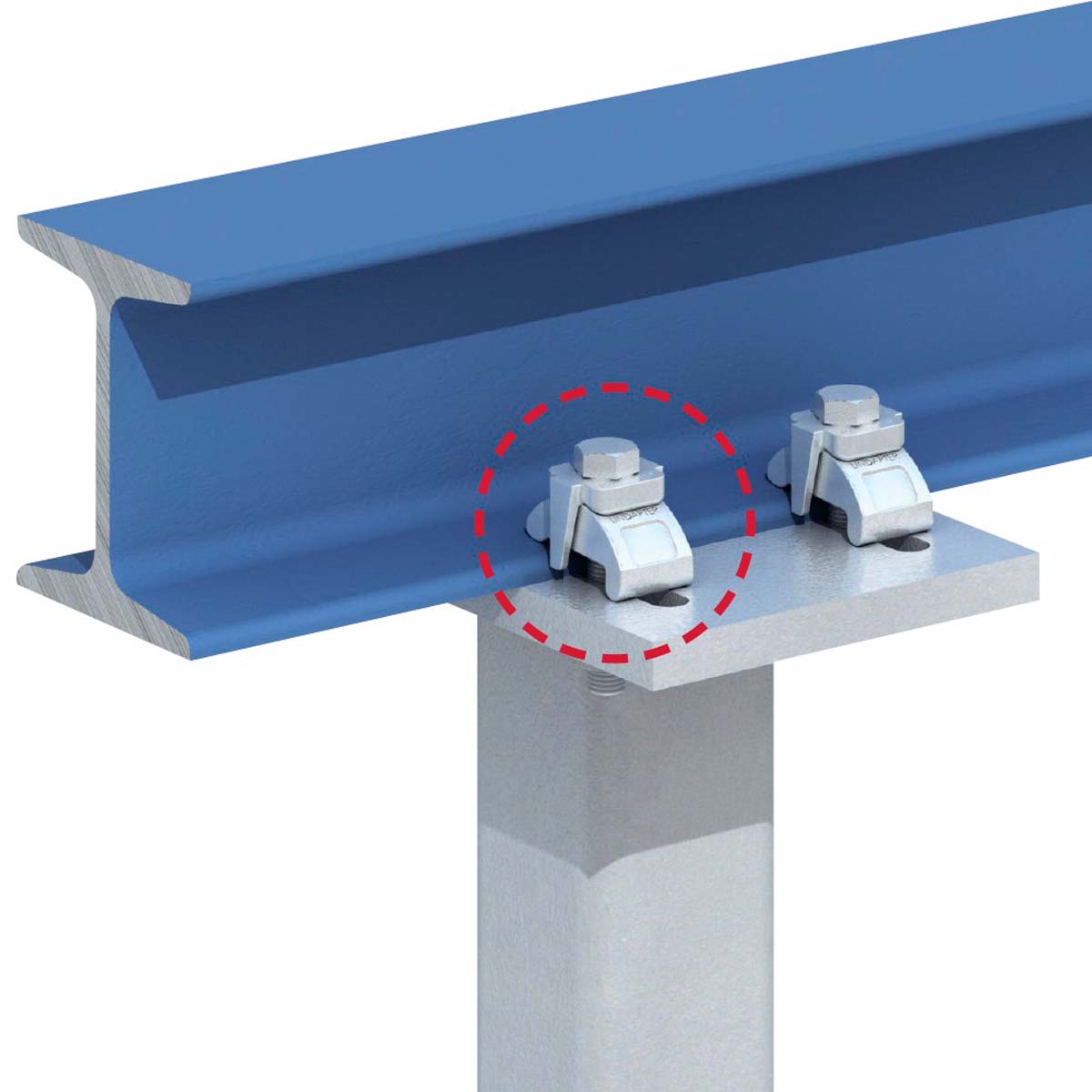

Lindapter Type LR bjælkeklemmen (Girder Clamp) er et selvjusterende bjælkebeslag til moderat belastning. Bruges til at samle to stålbjælker med flade/koniske flanger - uden brug af svejsninger.
NB! Bolt og møtrik til fastgørelse sælges separat.
Fås i varmgalvaniseret samt elforzinket.
Type LR variantoversigt

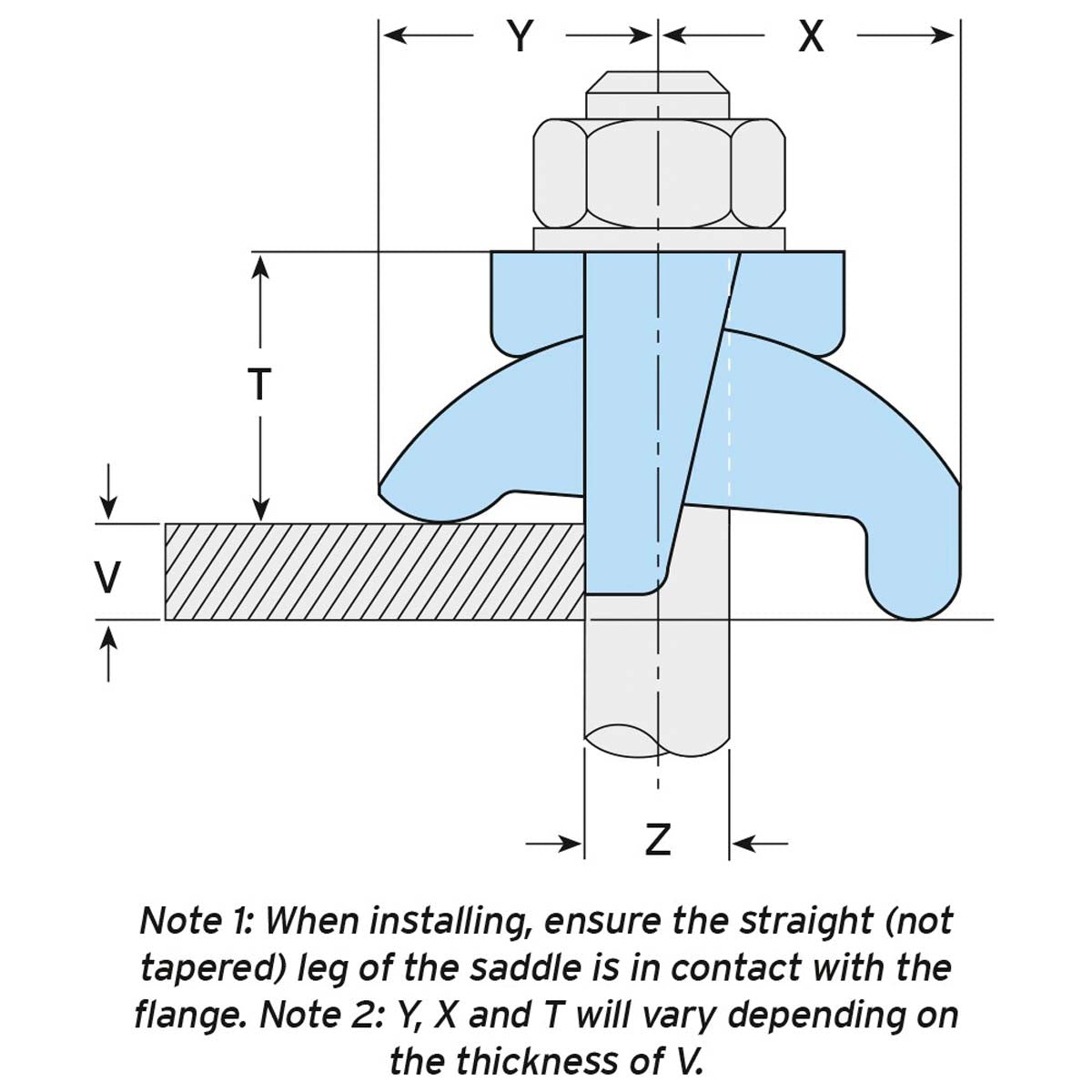

| Type | Bolt 8.8 Z |
Bæreevne (SF 5:1) | Spændings- moment* Nm |
Dimensioner | |||||
|---|---|---|---|---|---|---|---|---|---|
| Træk/ 1 bolt kN |
Friktion/ 2 bolte kN |
Flangetykkelse V mm |
Y mm |
X mm |
T mm |
Bredde mm |
|||
| LR M101 | M10 | 1,5 | - | 20 | 3 - 10 | 21 - 24 | 24 - 26 | 21 - 24 | 33 |
| LR M12 | M12 | 5,8 | 0,9 | 69 | 3 - 12 | 26 - 29 | 25 - 31 | 25 - 29 | 39 |
| LR M16 | M16 | 8,5 | 1,7 | 147 | 3 - 16 | 30 - 35 | 34 - 37 | 30 - 36 | 46 |
| LR M20 | M20 | 14,7 | 3,0 | 285 | 3 - 20 | 42 - 49 | 46 - 51 | 41 - 48 | 57 |
| LR M24 | M24 | 19,7 | 4,5 | 491 | 3 - 24 | 47 - 57 | 52 - 58 | 44 - 54 | 76 |
*Spændingsmomentet er baseret på ikke-smurte bolte. SF = sikkerhedsfaktor.
1LR10 fås kun varmgalævaniseret.
Lindapter Type LR svejsefri bjælkeklemme

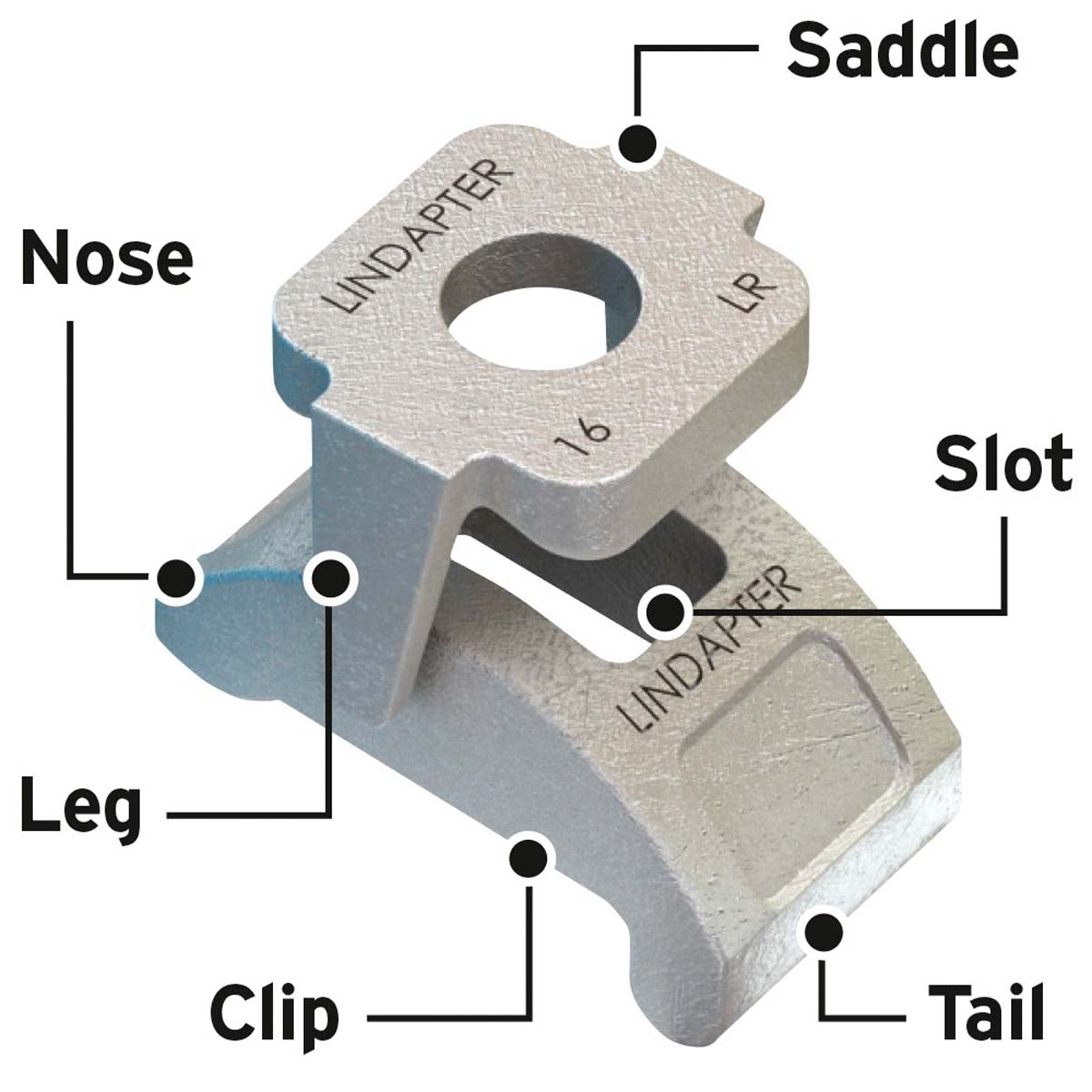

Type LR bjælkeklemmen består af to dele, en clips og en saddel, der gør, at klemmen kan justere sig selv, så den passer til flangetykkelser fra 3 mm til 10-24 mm afhængigt af variant.
Lindapter Type LR installationsvideo
Det er nemt at samle konstruktionsbjælker med bjælkeklemmerne fra Lindapter. Se installationsvideoen herunder.
Fordele
Lindapter bjælkeklemmer har en høj sikkerhedsfaktor på 5:1 og en række afgørende fordele: Du har ikke brug for specialudstyr til samlingen, bæreevnen bliver ikke forringet, og du undgår at svejse og i mange tilfælde også at bore on-site. Du bruger blot en momentnøgle til at stramme bolte og/eller møtrikker til et passende moment og korrekt tilspænding.
- Ingen boring eller svejsning
- Hurtig og effektiv samling af bjælker
- Flere uafhængige godkendelser
- Nem justering on-site
- Svækker ikke konstruktionen
- Gratis tegning og beregningshjælp
