P2495 - Kabelbakkebæring til montageskinne
TILSKÆRING AF SKINNER OG RØR!
1. Klik på "Tilføj" knappen. 2. Angiv antal og den ønskede længde (Klik på "Tilføj" knappen, hvis du vil tilføje yderligere antal/længder). 3. Klik derefter på ”Udregn” knappen. Antallet opdateres herunder. 4. Klik derefter på ”Tilføj til kurven” knappen. Antal udskæringer og længder tilføjes til din kurv.

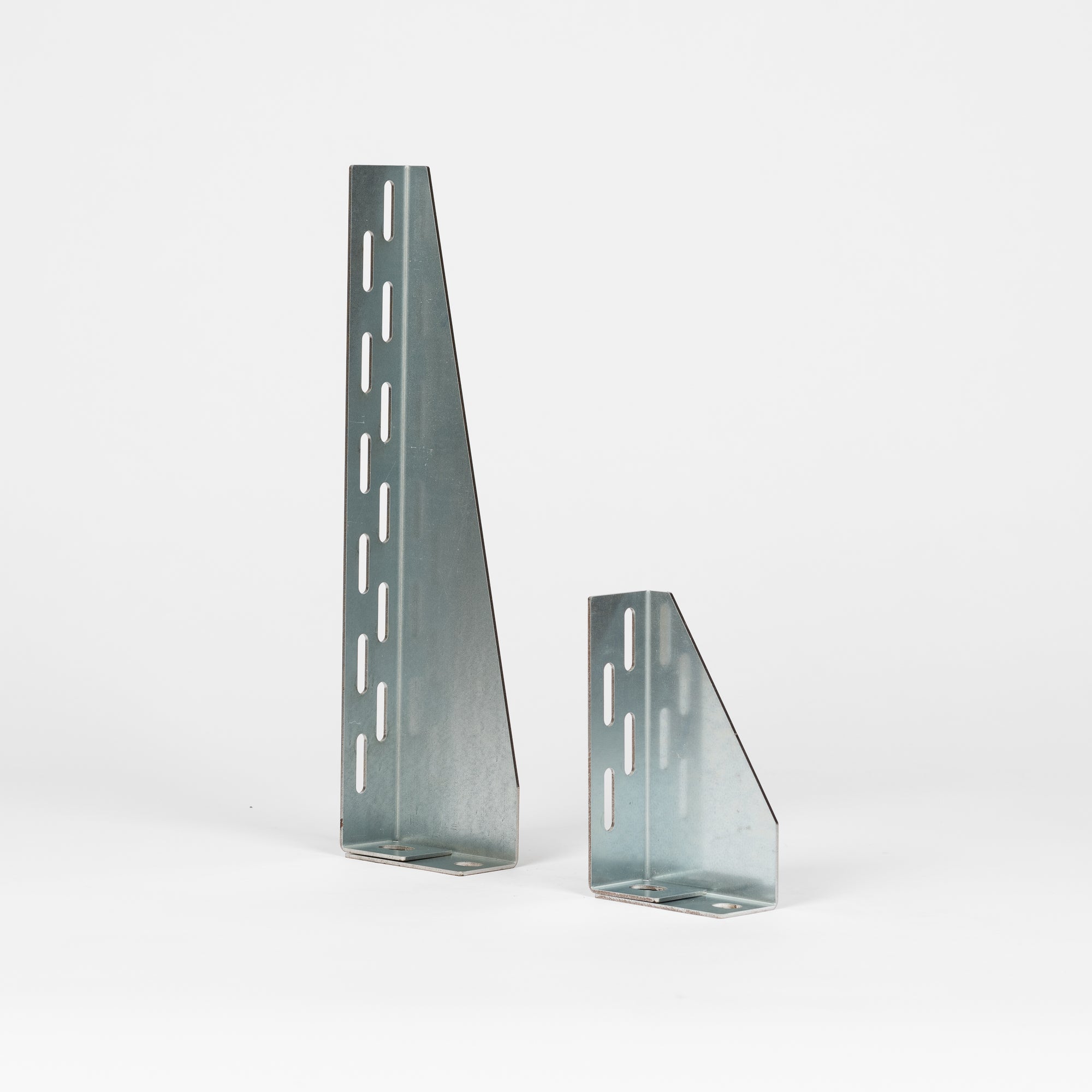

Vinkelkonsol/kabelbakkebæring til profilskinner. Godstykkelse 2 mm plade.
Leveres elforzinket.
Vinkelkonsollens endeflange er forsynet med 2 stk. montagehuller 10 x 15 mm til fastgørelse på mur, pendel eller lignende (center til center afstanden mellem montagehullerne er 50 mm).
På oversiden af vinkelkonsollen er der aflange huller for montage af kabelbakken. Der er mulighed for at justere konsollen og kabelbakken for de skævheder, der måtte være på muroverfladen.
Der er beregnet ca. 30-35 mm friplads mellem kabelbakkens inderkant og mur, dette kan dog justeres +/-.
Varenr | A mm | B mm | C mm | D mm |
---|---|---|---|---|
P2495-145 | 145 | 40 | 82 | 10 x 15 |
P2495-245 | 245 | 40 | 82 | 10 x 15 |
P2495-345 | 345 | 40 | 82 | 10 x 15 |
P2495-450 | 450 | 40 | 82 | 10 x 15 |
P2495-645 | 645 | 40 | 82 | 10 x 15 |
